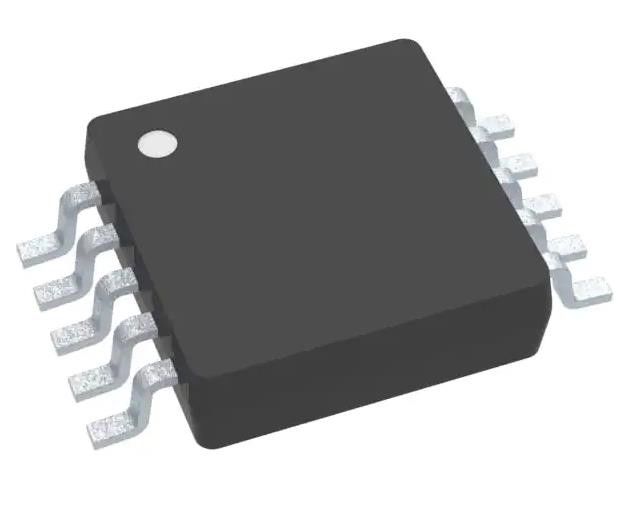

LM5022MM/NOPB Boost SEPIC Regulator Step-Up/Down DC-DC Controller IC 10-VSSOP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM5022MM/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di uscite: | 1 | Fasi di uscita: | 1 |
|---|---|---|---|
| Voltaggio - alimentazione (Vcc/Vdd): | 6V ~ 60V | Frequenza - Cambiamento: | 200kHz ~ 990kHz |
| Duty cycle (massimo): | 95% | Rettificatore sincrono: | - No |
| Sincronizzazione orologio: | - Sì, sì. | Caratteristiche di controllo: | Controllo della frequenza, Soft Start |
Descrizione di prodotto
LM5022MM/NOPB Boost SEPIC Regulator Step-Up/Down DC-DC Controller IC 10-VSSOP
Specificità di LM5022MM/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di uscita | Conduttore del transistor |
| Funzione | Step-Up, Step-Up/Step-Down |
| Configurazione di uscita | Risultato positivo |
| Topologia | Boost, SEPIC |
| Numero di uscite | 1 |
| Fasi di produzione | 1 |
| Voltaggio - alimentazione (Vcc/Vdd) | 6V ~ 60V |
| Frequenza - Cambiamento | 200 kHz ~ 990 kHz |
| Ciclo di lavoro (massimo) | 95% |
| Rettificatore sincrono | - No, no. |
| Sincronizzazione dell' orologio | - Sì, sì. |
| Interfacce seriali | - |
| Caratteristiche di controllo | Controllo della frequenza, avvio morbido |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-TFSOP, 10-MSOP (0,118", 3,00 mm di larghezza) |
| Confezione del dispositivo del fornitore | 10-VSSOP |
| Numero del prodotto di base | LM5022 |
Specificità di LM5022MM/NOPB
• regolatore interno di avvio da 60 V
• 1-A driver di porta MOSFET di picco
• Intervallo VIN: da 6 a 60 V (opera fino a 3 V dopo l'avvio)
• Limite del ciclo di lavoro del 90%
• UVLO programmabile con isteresi
• Limite di corrente ciclo per ciclo
• Sincronizzabile esterno (AC accoppiato)
• Set di frequenza dell'oscillatore a singola resistenza
• Compensazione della pendenza
• Avvio morbido regolabile
• pacchetto VSSOP a 10 pin
Applicazioni di LM5022MM/NOPB
• convertitori di potenza
• convertitori SEPIC
AmbientaleClassificazioni delle esportazioni di LM5022MM/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
