LP38692MP-3.3/NOPB Regulatore di tensione lineare IC positivo fisso 1 uscita 1A
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LP2950CDTX-3.3/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero di regolatori: | 1 | Voltaggio - Input (Max): | 10V |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 3.3V | Dispendio di tensione (massimo): | 1V @ 1A |
| Corrente - Output: | 1A | Corrente - Quiescent (Iq): | µA 55 |
| Corrente - Fornitura (Max): | 100 µA | PSRR: | 55dB (120Hz) |
Descrizione di prodotto
LP38692MP-3.3/NOPB Regulatore di tensione lineare IC positivo fisso 1 uscita 1A
Specificità di LP38692MP-3.3/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 10V |
| Voltaggio - uscita (min/fisso) | 3.3V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 1V @ 1A |
| Corrente - Output | 1A |
| Corrente - Quiescent (Iq) | 55 μA |
| Corrente - Fornitura (Max) | 100 μA |
| PSRR | 55 dB (120 Hz) |
| Caratteristiche di controllo | - |
| Caratteristiche di protezione | Sopra temperatura |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-261-5, TO-261AB |

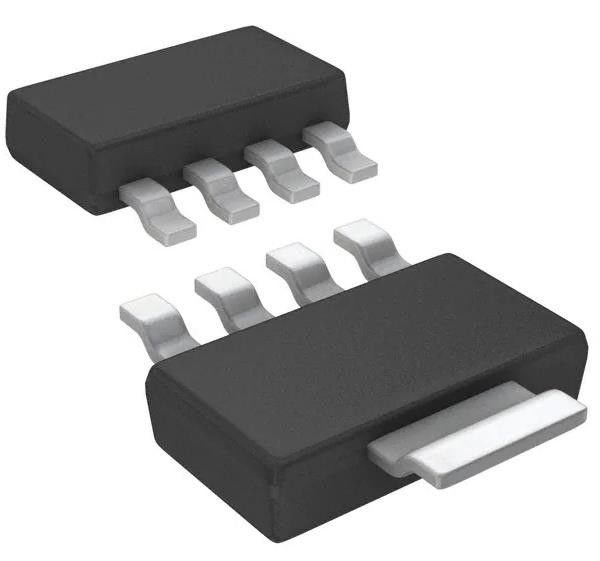

| Confezione del dispositivo del fornitore | SOT-223-5 |
| Numero del prodotto di base | LP38692 |
Specificità di LP38692MP-3.3/NOPB
• Ampia gamma di tensione di ingresso (2,7 V a 10 V)
• Accuratezza di uscita del 2,5% (25°C)
• bassa tensione di abbandono: 450 mV a 1 A (tipico, 5 VOUT)
• Riferimento a intervalli di banda di precisione
• Specifiche garantite per 40°C a 125°C
• Corrente quiescente di 1-μA fuori stato
• Protezione da sovraccarico termico
• Limitazione della corrente di ripiegamento
• Pacchetti WSON a 3 conducenti TO-252, a 5 conducenti SOT-223 e a 6 colpi
• Abilitare Pin (LP38692)
• Corrente del pin di terra: 55 μA (tipico) a pieno carico
• Precisione Tensione di uscita: 2,5% (25°C) Precisione
Applicazioni di LP38692MP-3.3/NOPB
• Dischi rigidi
• Notebook
• Dispositivi a batteria
• Strumenti portatili
AmbientaleClassificazioni delle esportazioni di LP38692MP-3.3/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
