MAX7032ATJ+T IC RF TxRx Solo ISM generale < 1GHz 300MHz ~ 450MHz 32-WFQFN
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | MAX7032ATJ+T |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Modulazione: | ASK, FSK, OOK | Frequenza: | 300 MHz ~ 450 MHz |
|---|---|---|---|
| Tasso di trasmissione dei dati (max): | 66 kbps | Potenza - Output: | 13.1 dBm |
| Sensibilità: | -114 dBm | Voltaggio - Fornitura: | 2.1V ~ 3.6V, 4.5V ~ 5.5V |
| Corrente - ricevendo: | 6.1mA ~ 7.0mA | Corrente - trasmettendo: | 3.5mA ~ 12.4mA |
Descrizione di prodotto
MAX7032ATJ+T IC RF TxRx Solo ISM generale < 1GHz 300MHz ~ 450MHz 32-WFQFN
Specificità di MAX7032ATJ+T
| TIPO | Descrizione |
| Categoria | RF e wireless |
| IC di ricevitore RF | |
| Mfr | Analog Devices Inc./Maxim Integrated |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo | Solo TxRx |
| Famiglia RF/Standard | ISM generale < 1 GHz |
| Protocollo | - |
| Modulazione | ASK, FSK, OOK |
| Frequenza | 300 MHz ~ 450 MHz |
| Tasso di trasmissione dei dati (max) | 66 kbps |
| Potenza - Output | 13.1 dBm |
| Sensibilità | -114 dBm |
| Dimensione della memoria | - |
| Interfacce seriali | - |
| Voltaggio - Fornitura | 2.1V ~ 3.6V, 4.5V ~ 5.5V |
| Corrente - ricezione | 6.1mA ~ 7.0mA |
| Corrente - Trasmissione | 3.5mA ~ 12.4mA |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |

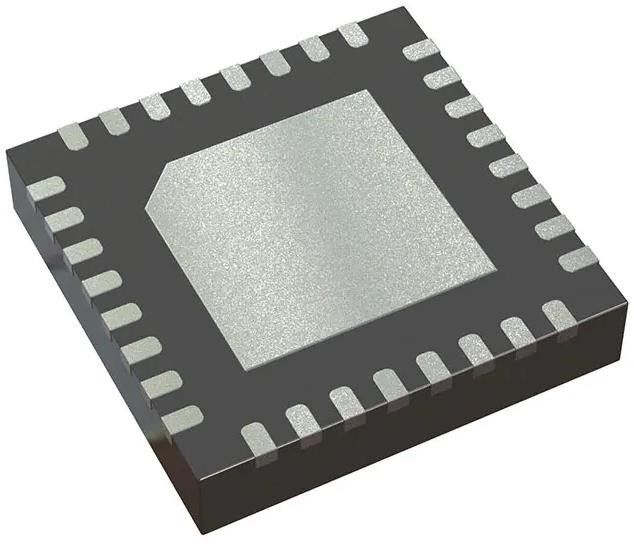

| Confezione / Cassa | 32-WFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 32 TQFN (5x5) |
| Numero del prodotto di base | MAX7032 |
Specificità di MAX7032ATJ+T
* +2,1 V a +3,6 V o +4,5 V a +5,5 V a alimentazione singola
* Trasmettitore a cristallo singolo
* Frequenza portante regolabile dall'utente da 300 MHz a 450 MHz
* Modulazione ASK/OOK e FSK
* Deviazione di frequenza FSK regolabile dall'utente attraverso il registro PLL frazionario-N
* Agile Transmitter Frequency Synthesizer con fXTAL/4096 Carrier-Frequency Spacing
* +10dBm Potenza di uscita in carico di 50Ω
* Switch TX/RX integrato
* Trasmissione e ricezione integrate PLL, VCO e filtro a loop
* > 45dB Rifiuto dell'immagine
* Sensibilità RF tipica* ASK: -114 dBm FSK: -110 dBm
* Selezionabile IF larghezza di banda con filtro esterno
* Uscita RSSI con alto range dinamico
* Autopolling Low-Power Management
* < 12,5 mA Corrente in modalità trasmissione
* < 6,7 mA corrente in modalità ricezione
* < 23,5μA corrente in modalità di sondaggio
* < 800nA corrente di spegnimento
* Funzione di avvio rapido, < 250 μs
* Piccolo pacchetto QFN a 32 pin e sottile
Applicazioni di MAX7032ATJ+T
* 2 vie di accesso remoto senza chiave
* Sistemi di sicurezza
* Automazione domestica
* Controlli a distanza
* Sensore remoto
* Alarmi antincendio
* Apri porta di garage
* Sistemi di telemetria locali
AmbientaleClassificazioni delle esportazioni di MAX7032ATJ+T
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | 5A991A |
| HTSUS | 8542.39.0001 |
