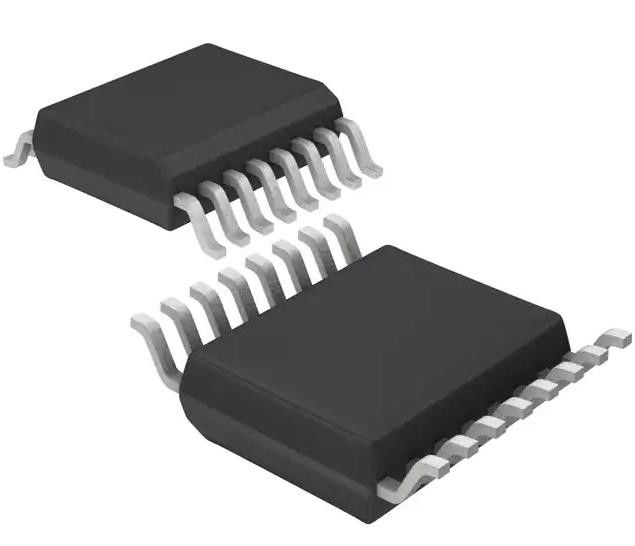

NCV7381ADP0R2G 1/1 Transceiver a chip di circuito integrato Half FlexRay 16-SSOP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NCV7381ADP0R2G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo: | Trasmettitore | Protocollo: | FlexRay |
|---|---|---|---|
| Numero dei driver/ricevitori: | 1/1 | Doppia struttura: | Metà |
| Tasso di dati: | 10Mbps | Temperatura di funzionamento: | -40°C ~ 125°C |
| Voltaggio - Fornitura: | 4.75V ~ 5.25V | Confezione / Cassa: | 16-SSOP (0,209", larghezza di 5.30mm) |
Descrizione di prodotto
NCV7381ADP0R2G 1/1 Transceiver a chip di circuito integrato Half FlexRay 16-SSOP
Specificità di NCV7381ADP0R2G
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Interfaccia | |
| Guida, ricevitore, trasmettitore | |
| Mfr | semi |
| Serie | Automotive, AEC-Q100, FlexRayTM |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Non per nuovi disegni |
| Tipo | Trasmettitore |
| Protocollo | FlexRay |
| Numero di conducenti/ricevitori | "Cerchiamo Dio", 1/15 |
| Doppia struttura | La metà. |
| Tasso di dati | 10 Mbps |
| Voltaggio - Fornitura | 4.75V ~ 5.25V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 16-SSOP (0,209", 5,30 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-SSOP |
| Numero del prodotto di base | NCV7381 |
Caratteristiche del NCV7381ADP0R2G
• Conforme alla specifica di livello fisico elettrico di FlexRay Rev. 3.0.1
• Trasmettitore e ricevitore FlexRay in modalità di potenza normale per comunicazioni fino a 10 Mbit/s
• Supporto di 60 ns Bit Time
• FlexRay Low-power Mode Receiver per il rilevamento da remoto del risveglio
• eccellente sensibilità elettromagnetica (EMS) su tutta la gamma di frequenze; emissioni elettromagnetiche (EME) molto basse
• Pini di bus protetti da impulsi ESD del sistema > 10 kV
• Comportamento sicuro in condizioni di mancanza o assenza di forniture
• Pini di interfaccia per un controllore di protocollo e un host (TxD, RxD, TxEN, RxEN, STBN, BGE, EN, ERRN)
• Output INH per il controllo dei regolatori esterni
• Pin di risveglio locale WAKE
• TxEN Time-out
• Feedback del BGE
• Pini di alimentazione VBAT, VCC, VIO con rampa di tensione indipendente:
* Intervallo parametrico dell'alimentazione VBAT da 5,5 V a 50 V
* Intervallo parametrico dell'alimentazione VCC da 4,75 V a 5,25 V
* Intervallo parametrico dell'alimentazione VIO da 2,3 V a 5,25 V
• Compatibile con sistemi a 14 V e 28 V
• Temperatura ambiente di funzionamento da -40°C a +125°C (TAMB_Class1)
• Monitoraggio della temperatura di giunzione a due livelli
• pacchetto SSOP-16
• Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni di NCV7381ADP0R2G
NCV7381 è un driver di bus FlexRay a canale singolo conforme alle specifiche del livello fisico elettrico FlexRay Rev. 3.0.1, in grado di comunicare a velocità fino a 10 Mbit/s.
AmbientaleClassificazioni delle esportazioni di NCV7381ADP0R2G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
