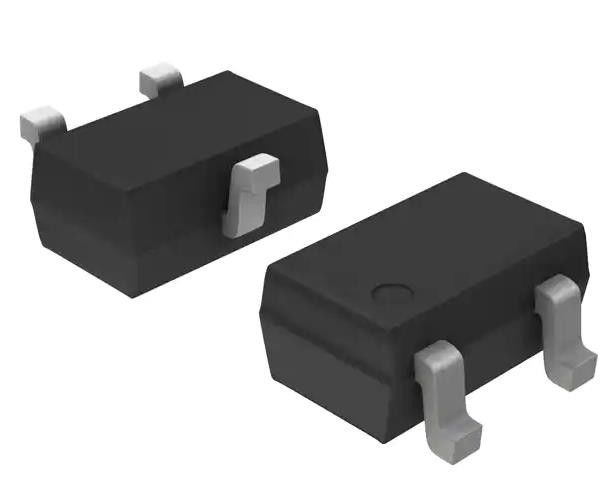

SMUN5113T1G Transistor bipolare pre-biasato PNP - Pre-biasato 50 V 100 mA 202 mW
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SMUN5113T1G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di transistor: | PNP - Pregiudicato | Corrente - collettore (CI) (massimo): | 100 mA |
|---|---|---|---|
| Tensione - ripartizione dell'emettitore del collettore (massima): | 50 V | Resistenza - base (R1): | 47 kOhms |
| Resistenza - emittenta-base (R2): | 47 kOhms | Guadagno corrente di CC (hFE) (min) @ CI, Vce: | 80 @ 5mA, 10V |
| Saturazione di Vce (massima) @ Ib, CI: | 250mV @ 300μA, 10mA | Corrente - taglio del collettore (massimo): | 500nA |
Descrizione di prodotto
SMUN5113T1G Transistor bipolare pre-biasato PNP - Pre-biasato 50 V 100 mA 202 mW
Specificità di SMUN5113T1G
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| Bipolare (BJT) | |
| Transistori bipolari singoli, pre-biased | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Non utilizzato |
| Tipo di transistor | PNP - Pregiudiziato |
| Corrente - Collettore (Ic) (Max) | 100 mA |
| Voltaggio - ripartizione dell'emittente del collettore (max) | 50 V |
| Resistenza - Base (R1) | 47 kOhms |
| Resistenza - Base dell'emittente (R2) | 47 kOhms |
| Cfr. la sezione 5.2. | 80 @ 5mA, 10V |
| Vce saturazione (max) @ Ib, Ic | 250mV @ 300μA, 10mA |
| Corrente - limite del collettore (massimo) | 500nA |
| Potenza - Max | 202 mW |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SC-70, SOT-323 |
| Confezione del dispositivo del fornitore | SC-70-3 (SOT323) |
| Numero del prodotto di base | SMUN5113 |
Caratteristiche del SMUN5113T1G
• Semplifica la progettazione dei circuiti
• Riduce lo spazio sul tavolo
• Riduce il numero di componenti
• Prefisso S e NSV per applicazioni automobilistiche e altre applicazioni che richiedono requisiti unici di modifica del sito e del controllo; AEC-Q101 qualificato e in grado di effettuare PPAP
• Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni di SMUN5113T1G
Questa serie di transistor digitali è progettata per sostituire un singolo dispositivo e la sua rete di bias di resistenza esterna.
AmbientaleClassificazioni delle esportazioni di SMUN5113T1G
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
