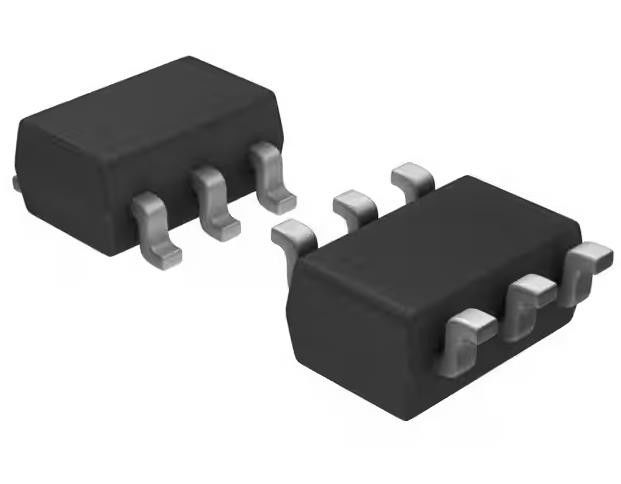

SN74LVC2GU04DBVR Inverter chip di circuito integrato 2 canale SOT-23-6
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LVC2GU04DBVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | inverter | Numero di circuiti: | 2 |
|---|---|---|---|
| Numero degli input: | 2 | Ritardo di propagazione max @ V, CL max: | 3.5ns @ 5V, 50pF |
| Voltaggio - Fornitura: | 1,65 V ~ 5,5 V | Corrente - Quiescent (Max): | µA 10 |
| Corrente: alta e bassa uscita: | 32 mA, 32 mA | Livello logico introdotto - minimo: | 0.41V ~ 1.38V |
| Evidenziare: | SN74LVC2GU04DBVR chip inverter,chip inverter SOT-23-6 |
||
Descrizione di prodotto
SN74LVC2GU04DBVR Inverter chip di circuito integrato 2 canale SOT-23-6
Specificità di SN74LVC2GU04DBVR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Texas Instruments |
| Serie | 74LVC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di logica | Invertitore |
| Numero di circuiti | 2 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 1.65V ~ 5.5V |
| Corrente - Quiescent (Max) | 10 μA |
| Corrente: alta e bassa uscita | 32mA, 32mA |
| Livello logico di input - basso | 0.41V ~ 1.38V |
| Livello logico di input - alto | 1.24V ~ 4.13V |
| Ritardo massimo di propagazione @ V, Max CL | 3.5ns @ 5V, 50pF |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | SOT-23-6 |
| Confezione / Cassa | SOT-23-6 |
| Numero del prodotto di base | 74LVC2GU04 |
Caratteristiche del SN74LVC2GU04DBVR
* Disponibile nel pacchetto rmPackage di Texas Instruments NanoFree
* Supporta il funzionamento Vcc a 5 V
* Input accetta tensioni fino a 5,5 V
* Max tpd di 3,7 ns a 3,3 V
* Basso consumo di energia, 10-A Max lcc
* +24 mA Azionamento di uscita a 3,3 V
* Volp tipico (Bounce a terra di uscita) < 0,8 V a Vcc = 3,3 V, TA = 25 C
* VoHv tipico (output Vo undershoot) > 2 V a Vcc = 3,3 V, TA = 25C
* loff Supporta l'inserimento dal vivo, la modalità di disattivazione parziale e la protezione del retro-guida
* Può essere utilizzato come traduttore verso il basso per tradurre gli ingressi da un massimo di 5,5 V verso il basso al livello Vcc
* Output non tamponati
* Performance di chiusura superiore a 100 mA per JESD 78, classe II
* La protezione DSE supera la DSE
- 222000-V Modello del corpo umano (A114-A)
- Modello di macchina da 200 V (A115-A)
- Modello di dispositivo caricato da 1000 V (C101)
Applicazioni di SN74LVC2GU04DBVR
Questo doppio inverter è progettato per il funzionamento VCC da 1,65 a 5,5 V.
AmbientaleClassificazioni delle esportazioni di SN74LVC2GU04DBVR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
