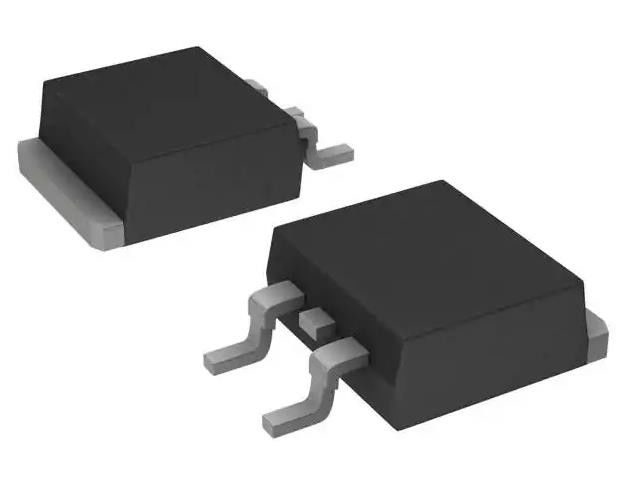

SQM120N06-3M5L-GE3 Montatura di superficie Ic N Canale 60 V 120A (Tc) 375W (Tc) TO-263
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SQM120N06-3M5L-GE3 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Voltaggio di scarico alla fonte (Vdss): | 60 V | Corrente - scarico continuo (Id) @ 25°C: | 120A (TC) |
|---|---|---|---|
| Tensione di azionamento (max Rds On, min Rds On): | 4.5V, 10V | Rds On (Max) @ Id, Vgs: | 3.5mOhm @ 29A, 10V |
| Vgs(th) (Max) @ Id: | 2.5V @ 250µA | Tassa del portone (Qg) (massimo) @ Vgs: | 330 nC @ 10 V |
| Vgs (Max): | ± 20V | Capacità introdotta (Ciss) (massimo) @ Vds: | 14700 pF @ 25 V |
| Evidenziare: | SQM120N06-3M5L-GE3 montaggio in superficie,TO-263 montaggio in superficie |
||
Descrizione di prodotto
SQM120N06-3M5L-GE3 Canale N 60 V 120A (Tc) 375W (Tc) Montatura di superficie TO-263
Specificità diSQM120N06-3M5L-GE3
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | Vishay Siliconix |
| Serie | Automotive, AEC-Q101, TrenchFET® |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) | 60 V |
| Corrente - scarico continuo (Id) @ 25°C | 120A (Tc) |
| Tensione di azionamento (max Rds On, min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 3.5mOhm @ 29A, 10V |
| Vgs(th) (Max) @ Id | 2.5V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 330 nC @ 10 V |
| Vgs (Max) | ± 20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 14700 pF @ 25 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 375W (Tc) |
| Temperatura di funzionamento | -55°C ~ 175°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | TO-263 |
| Confezione / Cassa | TO-263-3, D2Pak (2 Lead + Tab), TO-263AB |
| Numero del prodotto di base | SQM120 |
Caratteristiche del SQM120N06-3M5L-GE3
• TrenchFET® Power MOSFET
• Imballaggio a bassa resistenza termica
• Qualificato AEC-Q101
• 100% Rg e UIS testati
AmbientaleClassificazioni delle esportazioni di SQM120N06-3M5L-GE3
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
