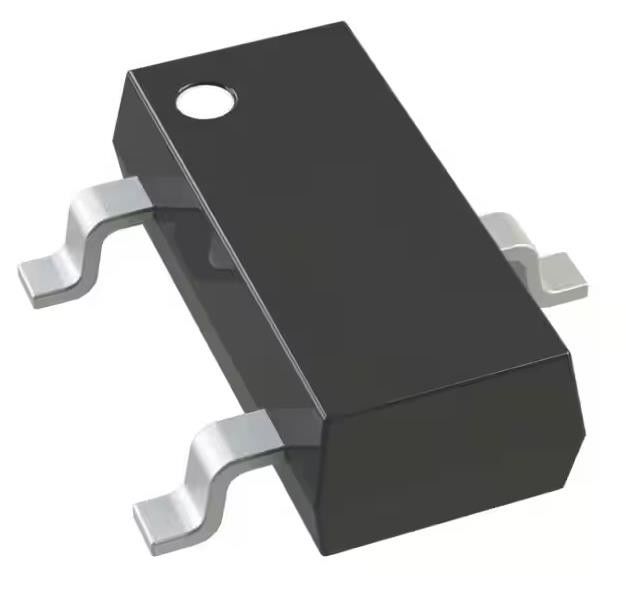

TLV431AFTA IC di riferimento di shunt voltage regolabile a 1,24V 18 VV ±1% 15 mA SOT-23-3
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TLV431AFTA |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di riferimento: | Scambio | Tipo di uscita: | Regolabile |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 1.24V | Voltaggio - uscita (massimo): | 18V |
| Corrente - Output: | 15 mA | Tolleranza: | ± 1% |
| Corrente - catodo: | 100 µA | Temperatura di funzionamento: | -40°C ~ 125°C (TA) |
| Evidenziare: | TLV431AFTA chip di circuito integrato,SOT-23-3 Chip di circuito integrato |
||
Descrizione di prodotto
TLV431AFTA IC di riferimento di shunt voltage regolabile a 1,24V 18 VV ±1% 15 mA SOT-23-3
Specificità di TLV431AFTA
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Voltaggio di riferimento | |
| Mfr | Diodi incorporati |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo di riferimento | Shunt |
| Tipo di uscita | Regolabile |
| Voltaggio - uscita (min/fisso) | 1.24V |
| Voltaggio - uscita (massimo) | 18 V |
| Corrente - Output | 15 mA |
| Tolleranza | ± 1% |
| Coefficiente di temperatura | - |
| Rumore - da 0,1 Hz a 10 Hz | - |
| Rumore - da 10 Hz a 10 kHz | - |
| Voltaggio - Input | - |
| Corrente - Fornitura | - |
| Corrente - catodo | 100 μA |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Confezione del dispositivo del fornitore | SOT-23-3 |
| Numero del prodotto di base | TLV431 |
Caratteristiche delTLV431AFTA
* Funzionamento a bassa tensione VREF = 1,24V
* Intervallo di temperatura da -40 a +125°C
* Tolleranza di tensione di riferimento a +25°C
- 0,2% TLV431T
- 0,5% TLV431B
- 1% TLV431A
* Differenze di temperatura tipiche
- 4mV (0°C a +70°C)
- 6mV (-40°C a +85°C)
- 11mV (-40°C a +125°C)
* 80μA corrente catodica minima
* 0,25Ω Impedanza di uscita tipica
* Voltaggio di uscita regolabile VREF a 18V
* Completamente privo di piombo e pienamente conforme alla RoHS (Nota 1 e 2)
* Libero da alogeni e antimoni.
* Una parte conforme all'automotive è disponibile in una scheda dati separata (TLV431Q)
Applicazioni diTLV431AFTA
Il TLV431 è un regolatore di shunt regolabile a tre terminali che offre un'eccellente stabilità della temperatura e una capacità di gestione della corrente di uscita fino a 20mA.La tensione di uscita può essere impostata su qualsiasi tensione scelta tra 1.24V e 18V mediante la selezione di due resistori divisori esterni.
Classificazioni ambientali e di esportazioneTLV431AFTA
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
