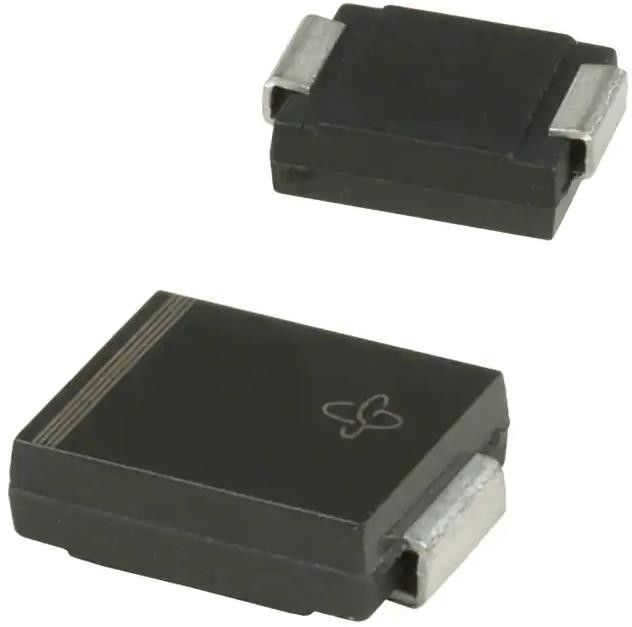

TPSMC36AHE3 / 9AT 49.9V Clamp 30.1A Ipp Tvs Diode Surface Mount DO-214AB (SMCJ)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPSMC36AHE3/9AT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo: | Zener | Canali unidirezionali: | 1 |
|---|---|---|---|
| Tensione - Standoff inverso (tipico): | 30.8V | Tensione - Guasto (Min): | 34.2V |
| Tensione - premere (massima) @ Ipp: | 49.9V | Corrente - Impulso di picco (10/1000µs): | 30.1A |
| Potenza - Pulso di picco: | 1500W (1,5kW) | Applicazioni: | Autoveicoli |
| Evidenziare: | TPSMC36AHE3 / 9AT chip di circuito integrato,Chip di superficie del circuito integrato del supporto |
||
Descrizione di prodotto
TPSMC36AHE3 / 9AT 49.9V Clamp 30.1A Ipp Tvs Diode Surface Mount DO-214AB (SMCJ)
Specificità di TPSMC36AHE3/9AT
| TIPO | Descrizione |
| Categoria | Protezione del circuito |
| Suppressori di tensione transitori (TVS) | |
| Diodi TVS | |
| Mfr | Vishay General Semiconductor - Divisione diodi |
| Serie | Automotive, AEC-Q101, PAR® |
| Pacco | Nastro e bobina (TR) |
| Tipo | Zener |
| Canali unidirezionali | 1 |
| Voltaggio - blocco inverso (tipo) | 30.8V |
| Voltaggio - rottura (min) | 34.2V |
| Voltaggio - Chiusura (Max) @ Ipp | 49.9V |
| Corrente - Impulso di picco (10/1000μs) | 30.1A |
| Potenza - Pulso di picco | 1500W (1,5kW) |
| Protezione delle linee elettriche | - No, no. |
| Applicazioni | Autoveicoli |
| Capacità @ Frequenza | - |
| Temperatura di funzionamento | -65°C ~ 185°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | DO-214AB, SMC |
| Confezione del dispositivo del fornitore | DO-214AB (SMCJ) |
| Numero del prodotto di base | TPSMC36 |
Caratteristiche delTPSMC36AHE3/9AT
• Progettazione ottimizzata per la passivazione delle giunzioni con tecnologia di raddrizzatore anisotropico passivato
• capacità TJ = 185 °C adatta ad elevata affidabilità e requisiti automobilistici
• Disponibile solo in polarità unidirezionale
• Potenza di impulso di picco di 1500 W con una forma d'onda di 10/1000 μs
• Eccellente capacità di fissaggio
• Tempo di risposta molto rapido
• Bassa resistenza alle sollecitazioni
• Risponde al livello MSL 1, per J-STD-020, LF massimo di 260 °C
• AEC-Q101 qualificato disponibile
- Codice d'ordine per l'automotive: base P/NHE3 o P/NHM3
Applicazioni diTPSMC36AHE3/9AT
* Caso: SMC (DO-214AB)
* Il composto di stampaggio soddisfa il criterio di infiammabilità UL 94 V-0
* Base P/NHE3_X - RoHS-compliant e AEC-Q101 qualified
* Base P/NHM3_X - priva di alogeni, conforme a RoHS e qualificata AEC-Q101 ( ∆_X ∆ indica il codice di revisione, ad esempio A, B, ...)
* terminali: condotti rivestiti di stagno opaco, soldati per J-STD-002 e JESD 22-B102
* Polarità: la banda di colore indica l'estremità del catodo
Classificazioni ambientali e di esportazioneTPSMC36AHE3/9AT
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
