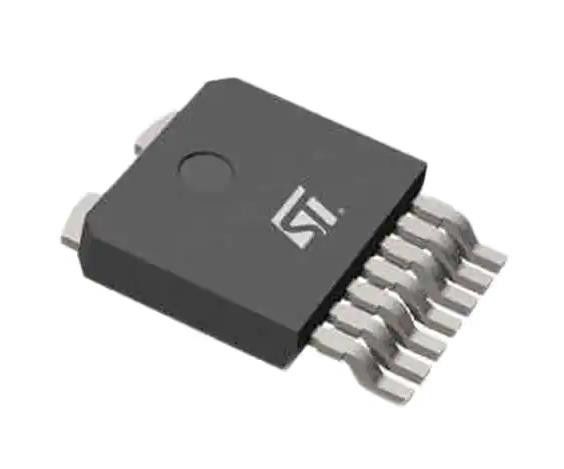

VN7007ALHTR IC Chip 100A OctaPAK 7+1 Scopo generale
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | VN7007ALHTR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di interruttore: | finalità generale | Numero di uscite: | 1 |
|---|---|---|---|
| Rapporto - Input:Output: | 0,042361111 | Tipo di input: | Non inversione |
| RDS su (tipo): | 7mOhm | Interfaccia: | Attivazione/disattivazione |
| Tensione - carico: | 4V ~ 28V | Corrente - uscita (massima): | 100A |
| Evidenziare: | VN7007ALHTR IC Chip,100A IC Chip |
||
Descrizione di prodotto
VN7007ALHTR Interruttore di alimentazione/driver 1:1 N-canale 100A OctaPAK 7+1
Specificità di VN7007ALHTR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Interruttori di distribuzione dell'energia, driver di carico | |
| Mfr | STMicroelettronica |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Status del prodotto | Attivo |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 1 |
| Rapporto - Input:Output | 0.042361111 |
| Configurazione di uscita | Alto lato |
| Tipo di uscita | Canale N |
| Interfaccia | Attivazione/disattivazione |
| Tensione - carico | 4V ~ 28V |
| Voltaggio - alimentazione (Vcc/Vdd) | Non richiesto |
| Corrente di uscita (massimo) | 100A |
| Rds On (Tipo) | 7mOhm |
| Tipo di input | Non invertevole |
| Caratteristiche | Ripristino automatico |
| Protezione contro i difetti | Limitare la corrente (fissa), rilevare carico aperto, sovra-temperatura, sovra-tensione, UVLO |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | OctaPAK 7+1 |
| Confezione / Cassa | OctaPAK (7 lead + tab) |
| Numero del prodotto di base | VN7007 |
Caratteristiche delVN7007ALHTR
* AEC-Q100 qualificato
* Generale
- driver di alto livello intelligente a canale singolo con feedback analogico di CurrentSense
- Corrente di standby molto bassa
- Compatibile con uscite CMOS da 3,0 V e 5 V
* Funzioni diagnostiche
- Indicazione di sovraccarico e di corto collegamento a terra (limitazione della potenza)
- Indicazione di spegnimento termico
- rilevamento del carico aperto in stato di spegnimento
- Corto di uscita per il rilevamento VCC
- Abilitare/ disattivare il senso
* Protezioni
- Disattivazione a bassa tensione
- Clampo di sovratensione
- Limitazione della corrente di carico
Applicazioni diVN7007ALHTR
Specificamente destinato alla distribuzione di energia intelligente per autoveicoli, lampadine, sistemi di riscaldamento, motori a corrente continua, sostituzione di relè e attuatori resistivi e induttivi ad alta potenza.
Classificazioni ambientali e di esportazioneVN7007ALHTR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
