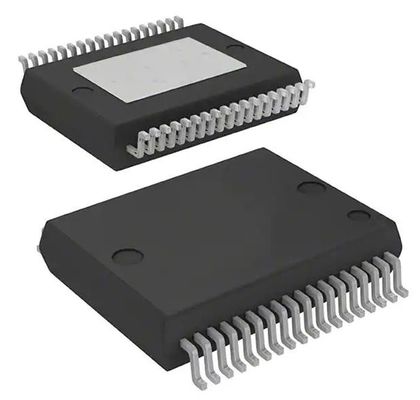

VND5E025AYTR-E Power Switch Driver 1/1 N Canale 33A Power SSO-36
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | VND5E025AYTR-E |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 3-5 giorni |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 1000 |
|
Informazioni dettagliate |
|||
| Tipo di interruttore: | finalità generale | Numero di uscite: | 1 |
|---|---|---|---|
| Rapporto - Input:Output: | 0,042361111 | Tipo di uscita: | Canale N |
| Interfaccia: | Attivazione/disattivazione | Tensione - carico: | 4,5 V ~ 28 V |
| RDS su (tipo): | 25 mOhm | Corrente - uscita (massima): | 33A |
| Evidenziare: | VND5E025AYTR-E chip di circuito integrato,SSO-36 chip di circuito integrato |
||
Descrizione di prodotto
VND5E025AYTR-E interruttore di alimentazione/driver 1:1 N-canale 33A PowerSSO-36
Specificità di VND5E025AYTR-E
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Interruttori di distribuzione dell'energia, driver di carico | |
| Mfr | STMicroelettronica |
| Serie | Automotive, AEC-Q100, VIPOWERTM |
| Pacco | Nastro e bobina (TR) |
| Tipo di interruttore | Scopo generale |
| Numero di uscite | 2 |
| Rapporto - Input:Output | 0.042361111 |
| Configurazione di uscita | Alto lato |
| Tipo di uscita | Canale N |
| Interfaccia | Attivazione/disattivazione |
| Tensione - carico | 4.5V ~ 28V |
| Voltaggio - alimentazione (Vcc/Vdd) | Non richiesto |
| Corrente di uscita (massimo) | 33A |
| Rds On (Tipo) | 25 mOhm |
| Tipo di input | Non invertevole |
| Caratteristiche | Ripristino automatico |
| Protezione contro i difetti | Limitazione della corrente (fissa), sopra-temperatura, sopra-tensione |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | PowerSSO-36 |
| Confezione / Cassa | 36-PowerFSOP (0,295", 7,50 mm di larghezza) |
| Numero del prodotto di base | VND5E025 |
Caratteristiche delVND5E025AYTR-E
■ Generale
¢ corrente di standby molto bassa
Input compatibili CMOS a 3 V
¢ Emissioni elettromagnetiche ottimizzate
¢ sensibilità elettromagnetica molto bassa
¢ conformità alla direttiva europea 2002/95/CE
¢ perdite di corrente molto basse
■ Funzioni diagnostiche
¢ senso della corrente di carico proporzionale
¢ rilevamento di carico aperto in stato di spegnimento
- Disattivare il senso corrente.
Indicazione di spegnimento termico
– Output short to VCC detection
Indicazione di sovraccarico e corto a terra (limitazione della potenza)
■ Protezione
¢ Spegni a bassa tensione
Clampo di sovra tensione
Limitazione di carica corrente
L'autolimitazione dei transitori termici rapidi
Protezione contro la perdita di terreno e la perdita di VCC
¢ spegnimento a temperatura superiore con avvio automatico (spegnimento termico)
Protezione inversa della batteria con auto-interruttore del Power MOSFET
Protezione contro le scariche elettrostatiche
Applicazioni diVND5E025AYTR-E
■ Tutti i tipi di carichi resistivi, induttivi e capacitivi
Classificazioni ambientali e di esportazioneVND5E025AYTR-E
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
