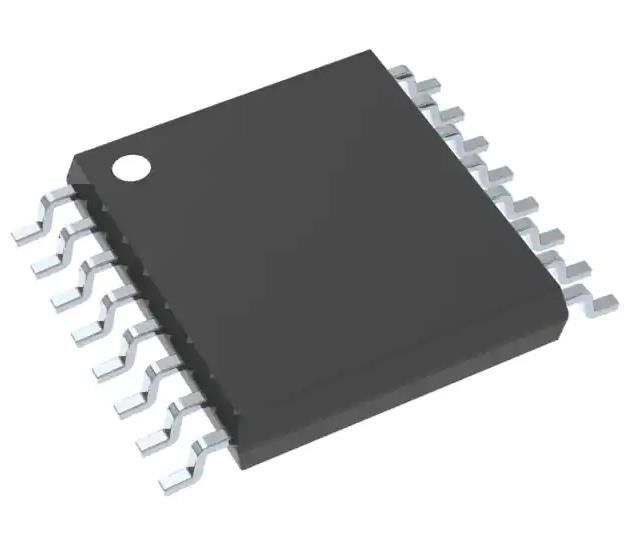

ADS7280IPW 14 bit Converter analogico a digitale 2 Input 1 SAR 16-TSSOP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADS7280IPW |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero dei pezzi: | 14 | Tasso di campionamento (per secondo): | 1 m |
|---|---|---|---|
| Numero degli input: | 2 | Tipo di input: | Pseudo-differenziale, singolo concluso |
| Interfaccia dati: | SPI, DSP | Configurazione: | MUX-S/H-ADC |
| Rapporto - SPEDENDO E TRATTANDO: ADC: | 1:01 | Numero dei convertitori di A/D: | 1 |
Descrizione di prodotto
ADS7280IPW 14 bit Converter analogico a digitale 2 Input 1 SAR 16-TSSOP
Specificità di ADS7280IPW
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Acquisizione dei dati | |
| Convertitori analogico-digitale (ADC) | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Tubo |
| Status del prodotto | Attivo |
| Numero di bit | 14 |
| Tasso di campionamento (per secondo) | 1M |
| Numero di input | 2 |
| Tipo di input | Pseudo-differenziale, a fine singolo |
| Interfaccia dati | SPI, DSP |
| Configurazione | MUX-S/H-ADC |
| Rapporto - S/H:ADC | 1:01 |
| Numero di convertitori A/D | 1 |
| Architettura | SAR |
| Tipo di riferimento | Servizi esterni |
| Tensione - Fornitura, analogica | 5V |
| Voltaggio - Fornitura, digitale | 1.65V ~ 5.5V |
| Caratteristiche | - |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Confezione / Cassa | 16-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 16-TSSOP |
| Tipo di montaggio | Montaggio superficiale |
| Numero del prodotto di base | ADS7280 |
Caratteristiche del ADS7280IPW
* Fornitura analogica da 2,7 a 5,5 V, bassa potenza:
- 13,7mW (1MHz, +VA = 3V, +VBD = 1,8V)
* 1MHz Tasso di campionamento 3V s +VA S 5.5V,900kHz Tasso di campionamento 2.7V S +VA S 3V
* Eccellente prestazione DC:
- +0.4LSB Tipo,土1.0LSB Max INL
- +0,4 LSB Tipo,土1,0 LSB Max DNL
- + 0,8 mV Max Offset Errore a 3Vl
- +1,25mV Max Offset Error a 5V
* Eccellente prestazione AC a f = 10 kHz con 85,9 dB SNR,105.3dB SFDR,-100.1dB THD
* Orologio di conversione integrato (CCLK)
* Fornitura di corrente da 1,65 a 5,5 V:
- Interfaccia seriale compatibile con SPITM/DSP
- SCLK fino a 50 MHz
* Moduli di spegnimento completo:
- Deep Power-Down
- Nap PowerDown
- Disattivazione del sonnellino automatico.
* Intervallo di ingresso unipolare: 0V a VREF
* Ripristino del software
* Global CONVST (indipendente dal CS)
* Status programmabile/Polarità EOC/INT
* 4 * 4 pacchetti QFN-16 e TSSOP-16
* Modalità Daisy-Chain multi-chip
* Uscita di bit TAG programmabile
* Modalità di selezione del canale automatico/manuale (ADS7280)
Applicazioni di ADS7280IPW
* Comunicazioni
* Interfaccia del trasduttore
* Strumenti medici
* Magnetometri
* Controllo dei processi industriali
* Sistemi di acquisizione dei dati
* Attrezzature di prova automatiche
AmbientaleClassificazioni delle esportazioni di ADS7280IPW
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
