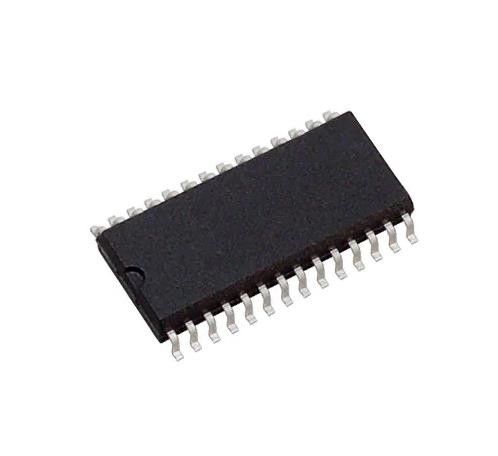

ADS7805U 16 bit convertitore analogico-digitale 1 ingresso 1 SAR 28-SOIC
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADS7805U |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero dei pezzi: | 16 | Tasso di campionamento (per secondo): | 100 mila. |
|---|---|---|---|
| Numero degli input: | 1 | Tipo di input: | Singolo concluso |
| Interfaccia dati: | Parallelamente | Configurazione: | SPEDIZIONE E TRATTARE - ADC |
| Rapporto - SPEDENDO E TRATTANDO: ADC: | 1:01 | Numero dei convertitori di A/D: | 1 |
Descrizione di prodotto
ADS7805U 16 bit convertitore analogico-digitale 1 ingresso 1 SAR 28-SOIC
Specificità di ADS7805U
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Acquisizione dei dati | |
| Convertitori analogico-digitale (ADC) | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Tubo |
| Numero di bit | 16 |
| Tasso di campionamento (per secondo) | 100 mila. |
| Numero di input | 1 |
| Tipo di input | Con fine singolo |
| Interfaccia dati | Parallelamente |
| Configurazione | S/H-ADC |
| Rapporto - S/H:ADC | 1:01 |
| Numero di convertitori A/D | 1 |
| Architettura | SAR |
| Tipo di riferimento | Esterno, interno |
| Tensione - Fornitura, analogica | 5V |
| Voltaggio - Fornitura, digitale | 5V |
| Caratteristiche | - |
| Temperatura di funzionamento | -25°C ~ 85°C |
| Confezione / Cassa | 28-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 28-SOIC |
| Tipo di montaggio | Montaggio superficiale |
| Numero del prodotto di base | ADS7805 |
Caratteristiche del ADS7805U
● 100 kHz min RATTO di campionamento
● Intervallo di ingresso standard ±10V
● 86dB min SINAD CON INPUT di 20kHz
● ±3,0 LSB max INL
● DNL: 16 bit
● SOLO OPERAZIONE di alimentazione +5V
● PIN-COMPATIBLE con ADS7804 a 12 bit
● USO DI RIFERENZA INTERNA O ESTERNA
● FULL PARALLEL DATE OUTPUT
● 100mW di potenza massima
● 0,3" DIP-28 E SO-28
Applicazioni di ADS7805U
L'ADS7805 è un convertitore di campionamento analogico-digitale (A/D) completo a 16 bit che utilizza strutture CMOS all'avanguardia.Convertitore A/D con registro di approssimazione (SAR) con campionamento e mantenimento (S/H), riferimento, orologio, interfaccia per l'uso del microprocessore e driver di uscita a 3 stati.
AmbientaleClassificazioni delle esportazioni di ADS7805U
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
