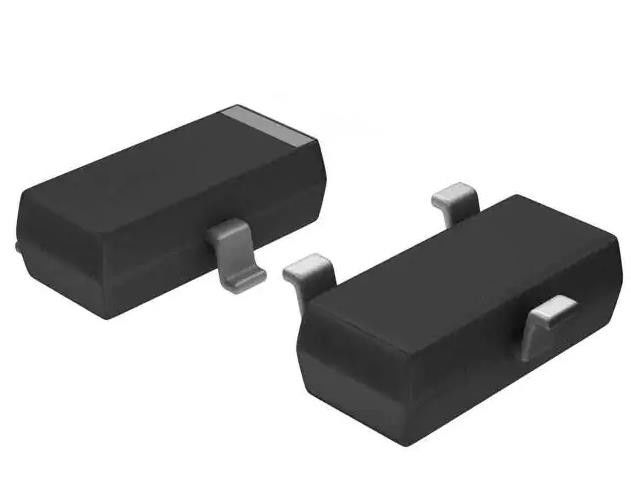

FDN335N N-Channel 20 V 1.7A (Ta) 500mW (Ta) Montatura superficiale SOT-23-3
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | FDN335N |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | Canale N | Voltaggio di scarico alla fonte (Vdss): | 20V |
|---|---|---|---|
| Corrente - scarico continuo (Id) @ 25°C: | 1.7A (tum) | Tensione di azionamento (max Rds On, min Rds On): | 2.5V, 4.5V |
| Rds On (Max) @ Id, Vgs: | 70mOhm @ 1.7A, 4.5V | Vgs(th) (Max) @ Id: | 1.5V @ 250µA |
| Tassa del portone (Qg) (massimo) @ Vgs: | 5 nC @ 4,5 V | Vgs (Max): | ±8V |
| Capacità introdotta (Ciss) (massimo) @ Vds: | 310 pF @ 10 V | Dissipazione di potere (massima): | 500mW (tum) |
Descrizione di prodotto
FDN335N N-Channel 20 V 1.7A (Ta) 500mW (Ta) Montatura superficiale SOT-23-3
Specificità di FDN335N
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | semi |
| Serie | PowerTrench® |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) | 20 V |
| Corrente - scarico continuo (Id) @ 25°C | 1.7A (Ta) |
| Tensione di azionamento (max Rds On, min Rds On) | 2.5V, 4.5V |
| Rds On (Max) @ Id, Vgs | 70 mOhm @ 1,7 A, 4,5 V |
| Vgs(th) (Max) @ Id | 1.5V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 5 nC @ 4,5 V |
| Vgs (Max) | ± 8V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 310 pF @ 10 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 500 mW (Ta) |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | SOT-23-3 |
| Confezione / Cassa | TO-236-3, SC-59, SOT-23-3 |
| Numero del prodotto di base | FDN335 |
Caratteristiche del FDN335N
• 1,7 A, 20 V. R DS ((ON) = 0,07 Ω @ V GS = 4,5 V RDS ((ON) = 0,100 Ω @ V GS = 2,5 V.
• Basso carico del cancello (tipicamente 3,5 nC).
• Tecnologia di trincea ad alte prestazioni per R DS (ON) estremamente basso
• Potenza elevata e capacità di gestione della corrente
Applicazioni di FDN335N
• convertitore DC/DC
• Interruttore di carico
AmbientaleClassificazioni delle esportazioni di FDN335N
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
