TPS65130RGER Buck-Boost Switching Regulator IC Dual Rail regolabile 3.2V, -2V 2
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS65130RGER |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Configurazione di uscita: | Positivo e negativo (ferrovia doppia) | Tipo di uscita: | Regolabile |
|---|---|---|---|
| Numero di uscite: | 2 | Voltaggio - ingresso (min): | 2.7V |
| Voltaggio - Input (Max): | 5.5V | Voltaggio - uscita (min/fisso): | 3.2V, -2V |
| Voltaggio - uscita (massimo): | 15V, -15V | Corrente - Output: | 700mA (Interruttore) |
| Frequenza - Cambiamento: | 1.38MHz | Temperatura di funzionamento: | -40°C ~ 85°C (TA) |
Descrizione di prodotto
TPS65130RGER Buck-Boost Switching Regulator IC Dual Rail regolabile 3.2V, -2V 2
Specificità di TPS65130RGER
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Funzione | Step-Up, Step-Up/Step-Down |
| Configurazione di uscita | Positivo e negativo (doppia rotaia) |
| Topologia | Sbrigati, Buck-Sbrigati. |
| Tipo di uscita | Regolabile |
| Numero di uscite | 2 |
| Voltaggio - ingresso (min) | 2.7V |
| Voltaggio - Input (Max) | 5.5V |
| Voltaggio - uscita (min/fisso) | 3.2V, -2V |
| Voltaggio - uscita (massimo) | 15V, -15V |
| Corrente - Output | 700 mA (interruttore) |
| Frequenza - Cambiamento | 1.38MHz |
| Rettificatore sincrono | - No, no. |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |

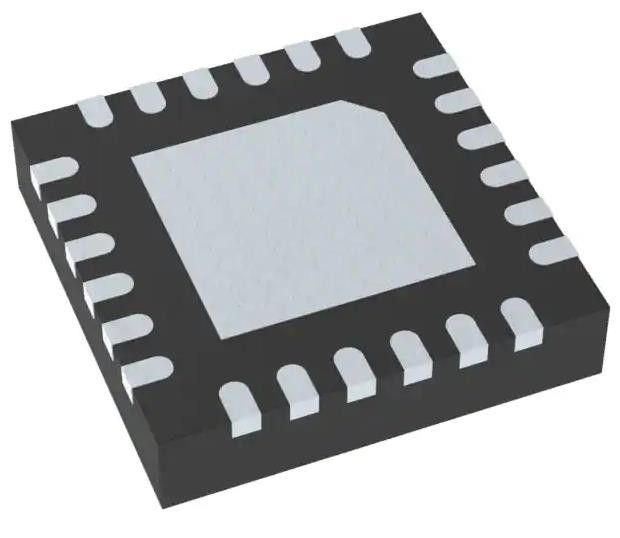

| Confezione / Cassa | 24-VFQFN Pad esposto |
| Confezione del dispositivo del fornitore | 24 VQFN (4x4) |
| Numero del prodotto di base | TPS65130 |
Caratteristiche del TPS65130RGER
• Intervallo di tensione di ingresso: da 2,7 V a 5,5 V
• uscita del convertitore di impulso positivo VPOS
¢ Potenza regolabile: fino a 15 V
2 opzioni di limite di corrente: 0,8 A e 2 A
¢ Efficienza di conversione: fino all'89%
• uscita del convertitore di potenza di rinforzo a inversione negativa VNEG
¢ Flusso regolabile: fino a ¢15 V
2 opzioni di limite di corrente: 0,8 A e 2 A
Efficienza di conversione: fino all'81%
• L'uscita di controllo per il FET a canale P esterno supporta la completa disconnessione dalla batteria
• Corrente di spegnimento di 1 μA
• Input abilitati individuali per un sequenziamento flessibile delle uscite
• Funzioni di protezione
Protezione da sovratensione a VPOS e VNEG
¢ blocco sotto tensione di ingresso
Protezione da spegnimento termico
• pacchetto VQFN-24 da 4 mm × 4 mm (RGE)
Applicazioni di TPS65130RGER
• Display LCD e AMOLED (da circa 4" a 17")
¢ elettronica personale (notebook, monitor, videogiochi)
L'automazione degli edifici (ascensore, termostato)
¢ Sanità, fitness, EPOS, HMI industriale, test e misurazione
• Fornitura di rotaie spaccate per uso generale
¢ T&M, acquisizione di dati, DAC, ADC
Moduli di controllo e di automazione
L'offerta di OPAMP differenziale e di comparatore
AmbientaleClassificazioni delle esportazioni di TPS65130RGER
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
