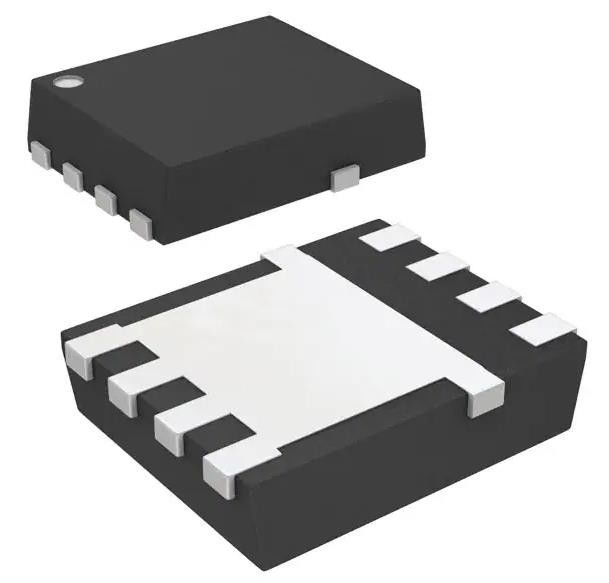

CSD16570Q5B N-Channel 25 V 100A 3.2W 195W (Tc) Superficie montata 8-VSON-CLIP (5x6)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CSD16570Q5B |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di FET: | Canale N | Tecnologia: | MOSFET (ossido di metallo) |
|---|---|---|---|
| Voltaggio di scarico alla fonte (Vdss): | 25 V | Corrente - scarico continuo (Id) @ 25°C: | 100A (Ta) |
| Tensione di azionamento (max Rds On, min Rds On): | 4.5V, 10V | Rds On (Max) @ Id, Vgs: | 0.59mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id: | 1.9V @ 250μA | 1.9V @ 250μA: | 250 nC @ 10 V |
Descrizione di prodotto
CSD16570Q5B N-Channel 25 V 100A 3.2W 195W (Tc) Superficie montata 8-VSON-CLIP (5x6)
Specificità di Valore del rischio di rischio
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| FET, MOSFET | |
| FET singoli, MOSFET | |
| Mfr | Texas Instruments |
| Serie | NexFETTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di FET | Canale N |
| Tecnologia | MOSFET (ossido metallico) |
| Voltaggio di scarico alla fonte (Vdss) | 25 V |
| Corrente - scarico continuo (Id) @ 25°C | 100A (Ta) |
| Tensione di azionamento (max Rds On, min Rds On) | 4.5V, 10V |
| Rds On (Max) @ Id, Vgs | 0.59mOhm @ 50A, 10V |
| Vgs(th) (Max) @ Id | 1.9V @ 250μA |
| Carica della porta (Qg) (Max) @ Vgs | 250 nC @ 10 V |
| Vgs (Max) | ± 20V |
| Capacità di ingresso (Ciss) (Max) @ Vds | 14000 pF @ 12 V |
| Caratteristica FET | - |
| Dissipazione di potenza (Max) | 3.2W (Ta), 195W (Tc) |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 8-VSON-CLIP (5x6) |
| Confezione / Cassa | 8-PowerTDFN |
| Numero del prodotto di base | Valore di mercato |
Caratteristiche del Valore del rischio di rischio
• Estremamente bassa resistenza
• Basso Qg e Qgd
• Bassa resistenza termica
• Avalanche classificata
• Pb Free Terminal Plating
• Compatibile con la RoHS
• Libero da alogene
• SON 5 mm × 6 mm confezione in plastica
Applicazioni di Valore del rischio di rischio
• Applicazioni di ORing e Hot Swap
AmbientaleClassificazioni delle esportazioni di Valore del rischio di rischio
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
