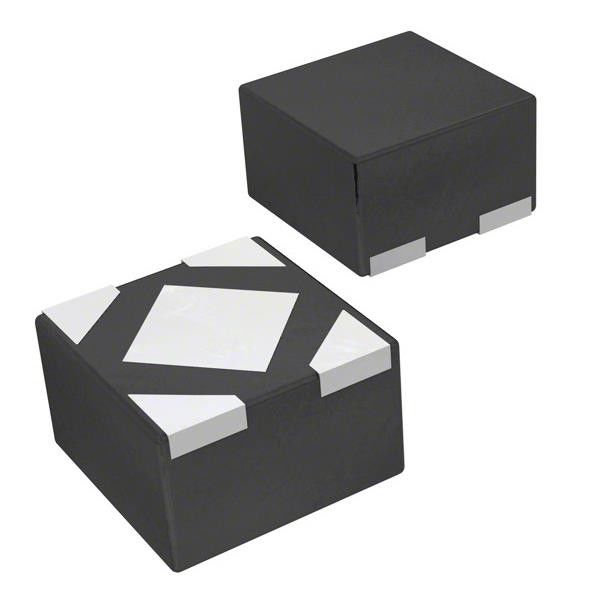

NCP145AMX120TCG Regulatore di tensione lineare IC 1 Uscita 500mA 4-XDFN (1.2x1.2)
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NCP145AMX120TCG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Fissato | Numero di regolatori: | 1 |
|---|---|---|---|
| Voltaggio - Input (Max): | 5.5V | Voltaggio - uscita (min/fisso): | 1.2V |
| Dispendio di tensione (massimo): | 0.25V @ 500mA | Corrente - Output: | 500 mA |
| Corrente - Fornitura (Max): | µA 110 | PSRR: | 70 dB (1 kHz) |
Descrizione di prodotto
NCP145AMX120TCG Regulatore di tensione lineare IC 1 Uscita 500mA 4-XDFN (1.2x1.2)
Specificità di NCP145AMX120TCG
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 5.5V |
| Voltaggio - uscita (min/fisso) | 1.2V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.25V @ 500mA |
| Corrente - Output | 500 mA |
| Corrente - Fornitura (Max) | 110 μA |
| PSRR | 70 dB (1 kHz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura |
| Temperatura di funzionamento | -40°C ~ 85°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 4-XDFN Pad esposto |
| Confezione del dispositivo del fornitore | 4-XDFN (1.2x1.2) |
| Numero del prodotto di base | NCP145 |
Caratteristiche del NCP145AMX120TCG
• Intervallo di tensione di ingresso: da 1,0 V a 5,5 V
• Intervallo di tensione del bias: da 2,4 V a 5,5 V
• Disponibili versioni a tensione fissa
• Intervallo di tensione di uscita: da 1,0 V a 1,8 V (fissa)
• ±1,5% di precisione sulla temperatura, 0,5% VOUT @ 25°C
• Abbandono ultra-basso: tipicamente 140 mV a 500 mA
• Corrente di ingresso di bias molto bassa di tipo 80 A
• Corrente di ingresso con bias molto basso in modalità disabilitata: Tipo 0,5 A
• Livello logico abilitare l'input per il controllo ON/OFF
• Opzione di scarica attiva disponibile
• Stabile con un condensatore in ceramica da 2,2 F
• Disponibile in XDFN4 − 1,2 mm x 1,2 mm x 0,4 mm Pacchetto
• Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni di NCP145AMX120TCG
• attrezzature alimentate a batteria
• Smartphone e tablet
• Fotocamere, DVR, STB e videocamere
AmbientaleClassificazioni delle esportazioni di NCP145AMX120TCG
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
