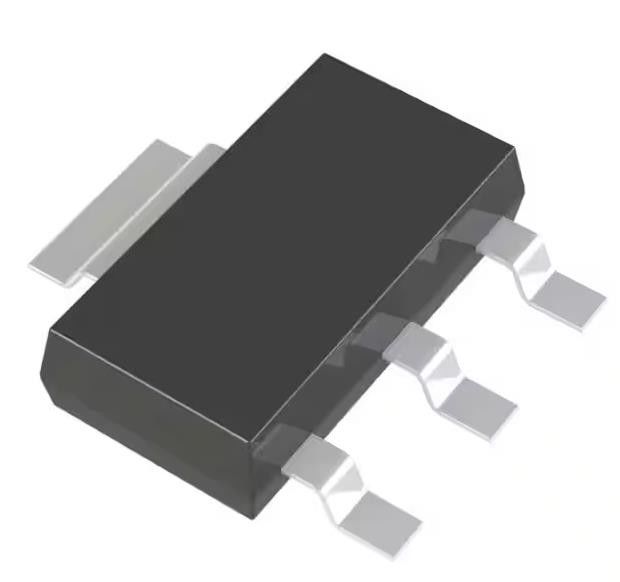

FZT851TA Transistor bipolare (BJT) NPN 60 V 6 A 130MHz 3 W Montaggio superficiale SOT-223-3
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | FZT851TA |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di transistor: | NPN | Corrente - collettore (CI) (massimo): | 0.25 |
|---|---|---|---|
| Tensione - ripartizione dell'emettitore del collettore (massima): | 60 V | Saturazione di Vce (massima) @ Ib, CI: | 375mV @ 300mA, 6A |
| Corrente - taglio del collettore (massimo): | 50nA (ICBO) | Guadagno corrente di CC (hFE) (min) @ CI, Vce: | 100 @ 2A, 1V |
| Potenza - Max: | 3 W | Frequenza - transizione: | 130MHz |
Descrizione di prodotto
FZT851TA Transistor bipolare (BJT) NPN 60 V 6 A 130MHz 3 W Montaggio superficiale SOT-223-3
Specificità di FZT851TA
| TIPO | Descrizione |
| Categoria | Prodotti di semiconduttori discreti |
| Transistori | |
| Bipolare (BJT) | |
| Transistori bipolari singoli | |
| Mfr | Diodi incorporati |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di transistor | NPN |
| Corrente - Collettore (Ic) (Max) | 0.25 |
| Voltaggio - ripartizione dell'emittente del collettore (max) | 60 V |
| Vce saturazione (max) @ Ib, Ic | 375mV @ 300mA, 6A |
| Corrente - limite del collettore (massimo) | 50nA (ICBO) |
| Cfr. la sezione 5.2. | 100 @ 2A, 1V |
| Potenza - Max | 3 W |
| Frequenza - Transizione | 130 MHz |
| Temperatura di funzionamento | -55°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-261-4, TO-261AA |
| Confezione del dispositivo del fornitore | SOT-223-3 |
| Numero del prodotto di base | FZT851 |
Caratteristiche del FZT851TA
• BVCEO > 60V
• IC = 6A Alta corrente continua del collettore
• ICM = 20A corrente di impulso di picco
• bassa tensione di saturazione VCE (sat) < 100mV @ 1A
• RCE (sat) = 44mΩ per una bassa resistenza di accensione equivalente
• hFE specificato fino a 10A per un'alta resistenza
• PNP complementare tipo: FZT951
• Finitura senza piombo; conforme alla RoHS (noti 1 e 2)
• Senza alogeni e antimoni.
• La FZT851Q è adatta per applicazioni automobilistiche che richiedono un controllo specifico delle variazioni; questa parte è certificata AEC-Q101, è in grado di utilizzare il sistema PPAP e è prodotta in impianti certificati IATF16949.
Applicazioni di FZT851TA
• Caso: SOT223 tipo DN
• Materiale della cassa: plastica stampata, composto verde per lo stampaggio.
• Sensibilità all'umidità: livello 1 per J-STD-020
• terminali: finitura - piombo placcato in stagno opaco. saldabile secondo MIL-STD-202, metodo 208
• Peso: 0,112 grammi (circa)
AmbientaleClassificazioni delle esportazioni di FZT851TA
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH interessato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
