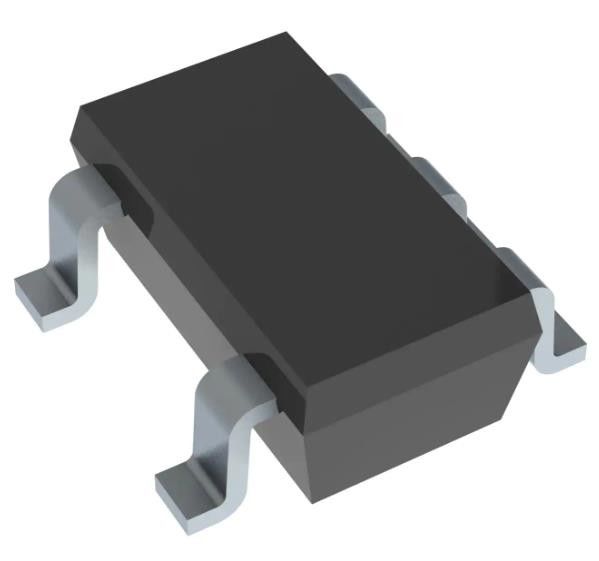

SN74LV1T125DBVR Non invertente 1 elemento 1 bit per elemento 3-State Output SOT-23-5
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | SN74LV1T125DBVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Attenui, Non invertendo | Numero di elementi: | 1 |
|---|---|---|---|
| Numero di bit per elemento: | 1 | Tipo di uscita: | 3-Stato |
| Corrente: alta e bassa uscita: | 8mA, 8mA | Voltaggio - Fornitura: | 1.6V ~ 5.5V |
| Temperatura di funzionamento: | -40°C ~ 125°C (TA) | Confezione / Cassa: | SC-74A, SOT-753 |
Descrizione di prodotto
SN74LV1T125DBVR Non invertente 1 elemento 1 bit per elemento 3-State Output SOT-23-5
Specificità di SN74LV1T125DBVR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Buffer, driver, ricevitori, trasmettitori | |
| Mfr | Texas Instruments |
| Serie | 74LV |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di logica | Buffer, non invertente |
| Numero di elementi | 1 |
| Numero di bit per elemento | 1 |
| Tipo di input | - |
| Tipo di uscita | 3 Stati |
| Corrente: alta e bassa uscita | 8mA, 8mA |
| Voltaggio - Fornitura | 1.6V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SC-74A, SOT-753 |
| Confezione del dispositivo del fornitore | SOT-23-5 |
| Numero del prodotto di base | 74LV1T125 |
Caratteristiche del SN74LV1T125DBVR
• Trasformatore di tensione a alimentazione singola a 5-V, 3.3-V, 2.5-V e 1.8-V
• Intervallo di funzionamento da 1,8 V a 5,5 V
Traduzione:
️ 1,2 V ((1) a 1,8 V a 1,8-V VCC
️ da 1,5 V a 2,5 V a 2,5-V VCC
️ da 1,8 V a 3,3 V a 3,3 V CCV
¥ 3,3 V a 5,0 V a 5,0 V VCC
• Traduzione verso il basso:
¥ 3,3 V a 1,8 V a 1,8-V VCC
- 3,3 V a 2,5 V a 2,5-VCC
- 5,0 V a 3,3 V a 3,3 V VCC
• L'uscita logica è riferita a VCC
• Azionamento di uscita:
¥ 8,0 mA di uscita a 5 V
7,0 mA di uscita a 3,3 V
azionamento di uscita di 3,0 mA a 1,8 V
• Caratterizzato fino a 50 MHz a 3,3 V VCC
• 5,0 V Tolleranza sui perni di ingresso
• ¥40°C a 125°C
• Le prestazioni di chiusura superano le 250 mAP per JESD 17
Applicazioni di SN74LV1T125DBVR
• Telecomunicazioni
• Applicazioni portatili
• Servitori
• PC e notebook
AmbientaleClassificazioni delle esportazioni diSN74LV1T125DBVR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
