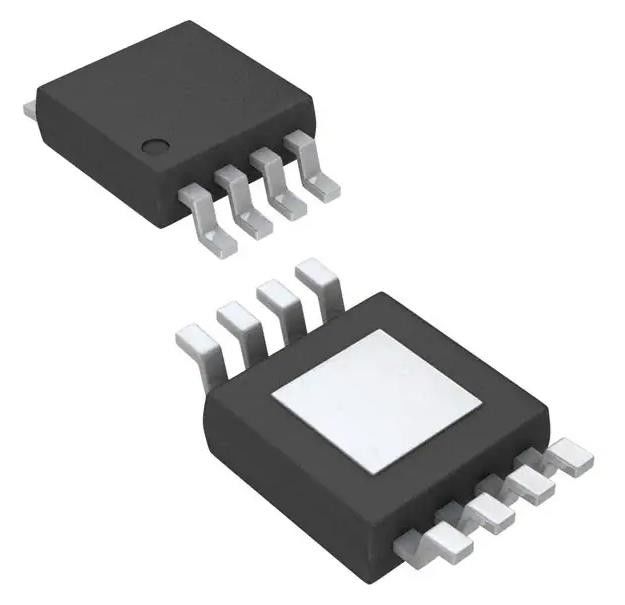

TPS7A4901DGNR Regulatore di tensione lineare IC regolabile positivamente 1 Uscita 150mA
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS7A4901DGNR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di regolatori: | 1 | Voltaggio - Input (Max): | 35V |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 1.194V | Voltaggio - uscita (massimo): | 33V |
| Dispendio di tensione (massimo): | 0.6V @ 150mA | Corrente - Output: | 150 MA |
| Corrente - Quiescent (Iq): | 100 µA | Corrente - Fornitura (Max): | µA 800 |
| PSRR: | 72dB (120Hz) | 72dB (120Hz): | Sopra la corrente, sopra la temperatura, nell'ambito della serrata di tensione (UVLO) |
| Evidenziare: | TPS7A4901DGNR,TPS7A4901DGNR IC regolatore di tensione lineare,IC del regolatore di tensione lineare di 150 mA |
||
Descrizione di prodotto
TPS7A4901DGNR Regulatore di tensione lineare IC regolabile positivamente 1 Uscita 150mA
Specificità di TPS7A4901DGNR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Attivo |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Regolabile |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 35 V |
| Voltaggio - uscita (min/fisso) | 1.194V |
| Voltaggio - uscita (massimo) | 33V |
| Dispendio di tensione (massimo) | 0.6V @ 150mA |
| Corrente - Output | 150 mA |
| Corrente - Quiescent (Iq) | 100 μA |
| Corrente - Fornitura (Max) | 800 μA |
| PSRR | 72 dB (120 Hz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sulla corrente, sopra la temperatura, sotto la tensione di blocco (UVLO) |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-TSSOP, 8-MSOP (0,118", 3,00 mm di larghezza) Pad esposto |
| Confezione del dispositivo del fornitore | 8-HVSSOP |
| Numero del prodotto di base | TPS7A4901 |
Caratteristiche delTPS7A4901DGNR
* Intervallo di tensione di ingresso: da 3 V a 36 V
* Rumore:
- 12,7 VRms (20 Hz a 20 kHz)
- 15,4 VRms (10 Hz a 100 kHz)
* Rifiuto della corrente:
- 72 dB (120 Hz)
- 52 dB (10 Hz a 400 kHz)
* Uscita regolabile: 1,194 V a 33 V
* Corrente di uscita: 150 mA
* Voltaggio di uscita: 260 mV a 100 mA
* Stabile con condensatori ceramici 2 2.2 uF
* Pin di abilitazione compatibile a livello di logica CMOS
* Limite di corrente fissa e spegnimento termico
* Pacchetti: 8-Pin HVSSOP PowerPADTM e 3-mm x 3-mm VSON
* Intervallo di temperatura di funzionamento: -40°C a 125°C
IntroduzioneTPS7A4901DGNR
* Corridoi di alimentazione per amplificatori op, DAC, ADC e altri circuiti analogici ad alta precisione
* Audio
* Dopo la regolamentazione del convertitore CC-DC e il filtraggio a rippolo
* Prova e misura
* Circuiti Rx, Tx e PA
* Strumentazione industriale
* Stazioni base e infrastrutture di telecomunicazione
Classificazioni ambientali ed esportazionidi TPS7A4901DGNR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
