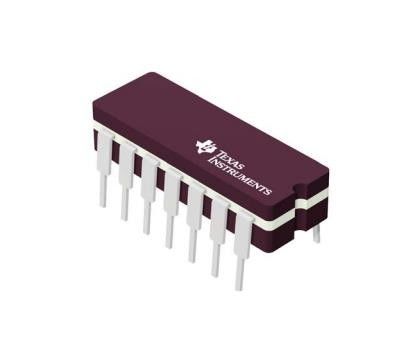

CD54HCT393F Contatore IC Contatore binario 2 elemento 4 bit Negativo 14-CDIP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CD54HCT393F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Contatore binario | Direzione: | Su! |
|---|---|---|---|
| Numero di elementi: | 2 | Numero di bit per elemento: | 4 |
| Ripristinare: | Asincrono | Tasso di conteggio: | 27MHz |
| Tipo di innesco: | Bordo negativo | Voltaggio - Fornitura: | 4.5 V ~ 5.5 V |
Descrizione di prodotto
CD54HCT393F Contatore IC Contatore binario 2 elemento 4 bit Negativo 14-CDIP
Specificità di CD54HCT393F
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Contatori, divisori | |
| Mfr | Texas Instruments |
| Serie | 54HCT |
| Pacco | Tubo |
| Tipo di logica | Contatore binario |
| Direzione | Su! |
| Numero di elementi | 2 |
| Numero di bit per elemento | 4 |
| Ripristinare | Asincrono |
| Tempismo | - |
| Tasso di conteggio | 27 MHz |
| Tipo di innesco | Margine negativo |
| Voltaggio - Fornitura | 4.5 V ~ 5.5 V |
| Temperatura di funzionamento | -55°C ~ 125°C (TA) |
| Tipo di montaggio | Attraverso il buco |
| Confezione / Cassa | 14-CDIP (0,300", 7,62 mm) |
| Confezione del dispositivo del fornitore | 14-CDIP |
Caratteristiche del SN54107J
• Funzionamento completamente statico
• Input tamponati
• Ripristino comune
• Clocking a bordo negativo
• Fanout (oltre la gamma di temperature):
10 carichi LSTTL
¢ il conducente dell'autobus produce 15 carichi LSTTL
• Ampia gamma di temperature di esercizio: ¥55°C a 125°C
• Ritardo di propagazione e tempi di transizione equilibrati
• Considerabile riduzione di potenza rispetto agli IC LSTTL Logic
• tipi di HC
️ funzionamento da 2 a 6 V
¢ Alta immunità al rumore: NIL = 30%, NIH = 30% di VCC a VCC = 5 V
• tipi di HCT
¥ 4,5-5,5 V di funzionamento
Compattibilità di ingresso CMOS, II ≤ 1 μA a VOL, VOH
Applicazioni di CD54HCT393F
I contatori binari HC393 e HCT393 sono contatori binari a 4 fasi con ondulazione.
Classificazioni ambientali e di esportazioneCD54HCT393F
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | Non applicabile |
