ADS1255IDBR 24 bit Converter analogico a digitale 1, 2 Input 1 Sigma-Delta 20-SSOP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADS1255IDBR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero dei pezzi: | 24 | Tasso di campionamento (per secondo): | 30K |
|---|---|---|---|
| Numero di input: | 1, 2 | Tipo di input: | Differenziale, singolo concluso |
| Interfaccia dati: | SPI | Configurazione: | MUX-PGA-ADC |
| Numero dei convertitori di A/D: | 1 | Architettura: | Sigma-delta |
| Tensione - rifornimento, analogo: | 5V | Tensione - rifornimento, Digital: | 1.8V ~ 3.6V |
Descrizione di prodotto
ADS1255IDBR 24 bit Converter analogico a digitale 1, 2 Input 1 Sigma-Delta 20-SSOP
Specificità di ADS1255IDBR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Acquisizione dei dati | |
| Convertitori analogico-digitale (ADC) | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Numero di bit | 24 |
| Tasso di campionamento (per secondo) | 30 mila. |
| Numero di input | 1, 2 |
| Tipo di input | Differenziale, a fine singolo |
| Interfaccia dati | SPI |
| Configurazione | MUX-PGA-ADC |
| Rapporto - S/H:ADC | - |
| Numero di convertitori A/D | 1 |
| Architettura | Sigma-Delta |
| Tipo di riferimento | Servizi esterni |
| Tensione - Fornitura, analogica | 5V |
| Voltaggio - Fornitura, digitale | 1.8V ~ 3.6V |
| Caratteristiche | PGA |
| Temperatura di funzionamento | -40°C ~ 85°C |

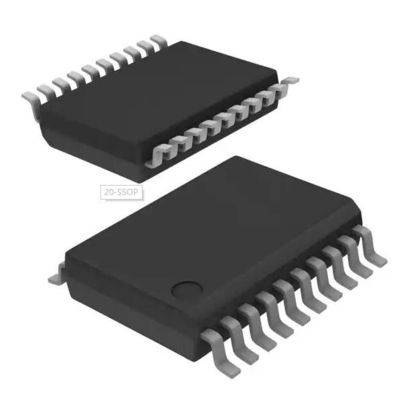

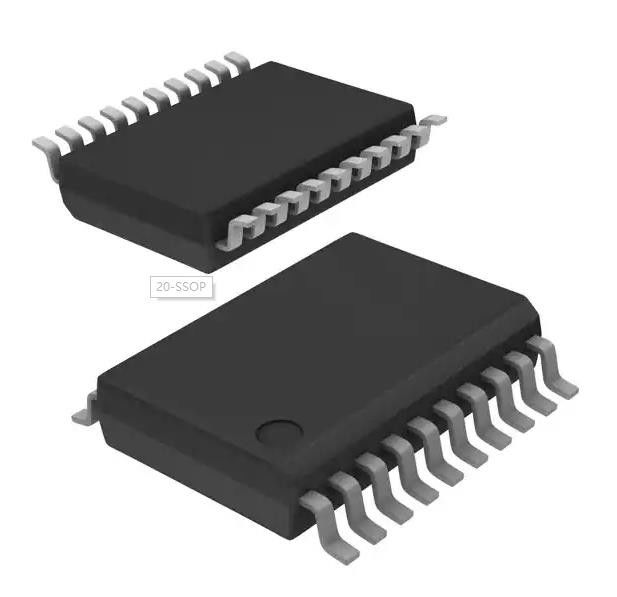

| Confezione / Cassa | 20-SSOP (0,209", 5,30 mm di larghezza) |
| Confezione del dispositivo del fornitore | 20-SSOP |
| Tipo di montaggio | Montaggio superficiale |
| Numero del prodotto di base | ADS1255 |
Caratteristiche del ADS1255IDBR
* 24 bit, nessun codice mancante
− Tutte le velocità dei dati e impostazioni PGA
* Risoluzione fino a 23 bit senza rumore
* ± 0,0010% Non linearità (max)
* Tassi di uscita dati fino a 30 kSPS
* Ciclismo veloce sul canale
− 18,6 bit senza rumore (21,3 bit efficaci) a 1,45 kHz
* Conversioni di una sola volta con regolamento a ciclo unico
* Multiplexatore di ingresso flessibile con sensore di rilevamento
− Quattro input differenziali (solo ADS1256)
- Otto ingressi a senso unico (solo ADS1256)
* Buffer di ingresso stabilizzato dall' elicottero
* PGA a basso rumore: 27nV rumore di ingresso
* Calibrazione automatica e di sistema per tutte le impostazioni PGA
* Interfaccia seriale compatibile con SPITM a 5V
* Fornitura analogica: 5V
* Fornitura digitale: da 1,8 a 3,6 V
* Dissipazione del potere
− Fino a 38 mW in modalità normale
− 0,4 mW in modalità standby
Applicazioni di ADS1255IDBR
Strumentazione scientifica
Controllo dei processi industriali
Apparecchiature mediche
Prova e misurazione
Pesate sulla bilancia
Classificazioni ambientali e di esportazioneADS1255IDBR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
