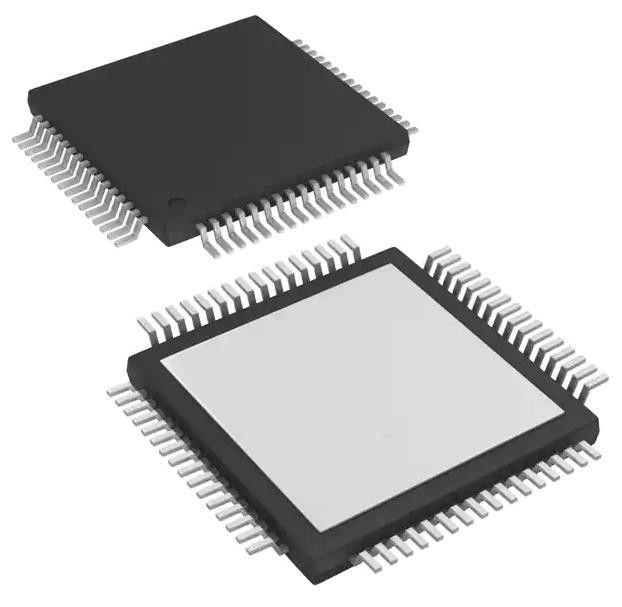

ADS1605IPAPR 16 bit convertitore analogico-digitale 1 ingresso 1 Sigma-Delta 64-HTQFP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ADS1605IPAPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero dei pezzi: | 16 | Tasso di campionamento (per secondo): | 5 metri |
|---|---|---|---|
| Numero di input: | 1 | Tipo di input: | Differenza, |
| Interfaccia dati: | Parallelamente | Configurazione: | ADC |
| Numero dei convertitori di A/D: | 1 | Architettura: | Sigma-delta |
| Tipo di riferimento: | Esterno, interno | Tensione - rifornimento, Digital: | 2.7V ~ 3.3V |
Descrizione di prodotto
ADS1605IPAPR 16 bit convertitore analogico-digitale 1 ingresso 1 Sigma-Delta 64-HTQFP
Specificità di ADS1605IPAPR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Acquisizione dei dati | |
| Convertitori analogico-digitale (ADC) | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Numero di bit | 16 |
| Tasso di campionamento (per secondo) | 5M |
| Numero di input | 1 |
| Tipo di input | Differenziale |
| Interfaccia dati | Parallelamente |
| Configurazione | ADC |
| Rapporto - S/H:ADC | - |
| Numero di convertitori A/D | 1 |
| Architettura | Sigma-Delta |
| Tipo di riferimento | Esterno, interno |
| Tensione - Fornitura, analogica | 5V |
| Voltaggio - Fornitura, digitale | 2.7V ~ 3.3V |
| Caratteristiche | - |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Confezione / Cassa | 64-PowerTQFP |
| Confezione del dispositivo del fornitore | 64-HTQFP (10x10) |
| Tipo di montaggio | Montaggio superficiale |
| Numero del prodotto di base | ADS1605 |
Caratteristiche del ADS1605IPAPR
Data rate: 5MSPS (10MSPS in modalità 2X)
Rapporto segnale/rumore: 88 dB
Distorsione armonica totale: -99dB
Intervallo dinamico privo di falsità: 101 dB
Fase lineare con larghezza di banda di 2,45 MHz
Passband Ripple: ±0,0025 dB
Referenza selezionabile sul chip
Connessione diretta ai DSP TMS320C6000
Facilmente aggiornabile a 18 bit con l'ADS1625 e l'ADS1626
Dissipazione di potenza regolabile: da 315 a 570 mW
Modalità di disattivazione
Forniture: analogiche +5V
- Digitale +3V.
- I/O digitale da +2,7V a +5,25V
Applicazioni di ADS1605IPAPR
Strumenti scientifici
Attrezzature di prova automatizzate
Acquisizione dei dati
Imaging medico
Analisi delle vibrazioni
Classificazioni ambientali e di esportazioneADS1605IPAPR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | 3A991C4 |
| HTSUS | 8542.39.0001 |
