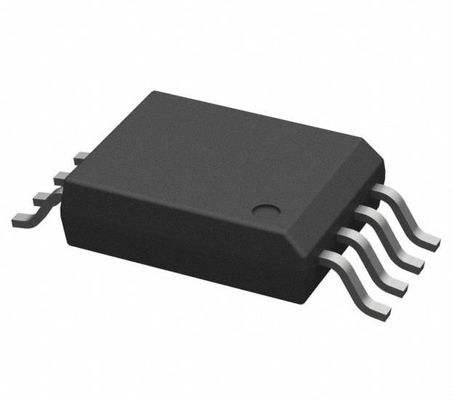

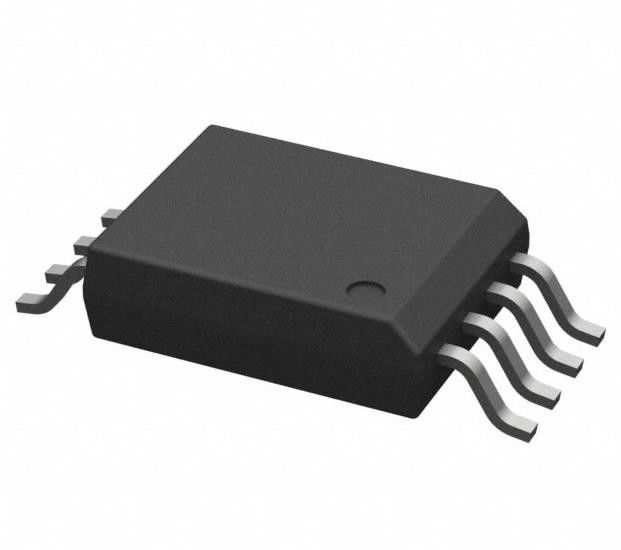

AMC1306M25DWVR Modulo isolato 16 b 78k CMOS, serie 8-SOIC
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | AMC1306M25DWVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 1 | Risoluzione (bits): | 16 b |
|---|---|---|---|
| Tasso di campionamento (per secondo): | 78k | Interfaccia dati: | CMOS, pubblicazione periodica |
| Fonte di alimentazione della tensione: | Analoghi e digitali | Voltaggio - Fornitura: | 2.7V ~ 5.5V |
| Temperatura di funzionamento: | -40°C ~ 125°C | Tipo di montaggio: | Montaggio superficiale |
Descrizione di prodotto
ADS1605IPAPR 16 bit convertitore analogico-digitale 1 ingresso 1 Sigma-Delta 64-HTQFP
Specificità diAMC1306M25DWVR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Acquisizione dei dati | |
| ADC/DAC - finalità speciale | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo | Modulo isolato |
| Numero di canali | 1 |
| Risoluzione (bits) | 16 b |
| Tasso di campionamento (per secondo) | 78k |
| Interfaccia dati | CMOS, serie |
| Fonte di alimentazione della tensione | Analoghi e digitali |
| Voltaggio - Fornitura | 2.7V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,295", 7,50 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | AMC1306 |
Caratteristiche del AMC1306M25DWVR
• Famiglia di pin compatibili ottimizzati per misurazioni di corrente basate su shunt-resistor:
L'intervallo di tensione d'ingresso deve essere compreso tra ±50 e ±250 mV.
Opzioni su bitstream di Manchester codificate o non codificate
• eccellenti prestazioni in CC:
¢ errore di offset: ±50 μV o ±100 μV (massimo)
¢ deriva di offset: 1 μV/°C (massimo)
¢ errore di guadagno: ±0,2% (massimo)
️ Drift di guadagno: ±40 ppm/°C (massimo)
• Immunità transitoria: 100 kV/μs (tipo)
• Funzioni diagnostiche a livello di sistema
• Certificazioni relative alla sicurezza:
¥ 7000-VPEAK isolamento rinforzato per DIN VDE V 0884-11: 2017-01
Isolamento 5000-VRMS per 1 minuto per UL1577
¢ Notifica del servizio di accettazione del componente CAN/CSA n. 5A e norma IEC 62368-1 per le apparecchiature finali
• Completamente specificato nell'intervallo di temperature industriali esteso: ¥40°C a +125°C
Applicazioni di AMC1306M25DWVR
• rilevamento di corrente basato su un shunt-resistor e misurazioni isolate della tensione in:
¢ Motori motori industriali
Invertitori fotovoltaici
¢ alimentazione ininterrotta
Classificazioni ambientali e di esportazioneAMC1306M25DWVR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
