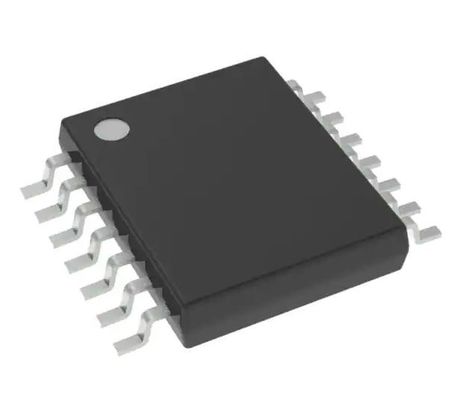

DAC7568IAPWR 12 bit convertitore digitale in analogo 8 14-TSSOP
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | DAC7568IAPWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero dei pezzi: | 12 | Numero dei convertitori di D/A: | 8 |
|---|---|---|---|
| Tempo di sistemazione: | 10 μs | Tipo di uscita: | Tensione - attenuata |
| Uscita differenziale: | - No, no. | Interfaccia dati: | I2C |
| Tipo di riferimento: | Esterno, interno | Tensione - rifornimento, analogo: | 2.7V ~ 5.5V |
| Tensione - rifornimento, Digital: | 2.7V ~ 5.5V | INL/DNL (LSB): | ±0.3, ±0.05 |
Descrizione di prodotto
DAC7568IAPWR 12 bit convertitore digitale in analogo 8 14-TSSOP
Specificità di DAC7568IAPWR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Acquisizione dei dati | |
| Convertitori digitali ad analogici (DAC) | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Numero di bit | 12 |
| Numero di convertitori D/A | 8 |
| Tempo di liquidazione | 10 μs |
| Tipo di uscita | Voltaggio - tamponato |
| Prodotto differenziale | - No, no. |
| Interfaccia dati | SPI, DSP |
| Tipo di riferimento | Esterno, interno |
| Tensione - Fornitura, analogica | 2.7V ~ 5.5V |
| Voltaggio - Fornitura, digitale | 2.7V ~ 5.5V |
| INL/DNL (LSB) | ± 0.3, ± 0.05 |
| Architettura | DAC a stringa |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Confezione / Cassa | 14-TSSOP (0,173", 4,40 mm di larghezza) |
| Confezione del dispositivo del fornitore | 14-TSSOP |
| Tipo di montaggio | Montaggio superficiale |
| Numero del prodotto di base | DAC7568 |
Caratteristiche del DAC7568IAPWR
• Accuratezza relativa:
DAC7568 (12-Bit): 0,3 LSB INL
DAC8168 (14-Bit): 1 LSB INL
DAC8568 (16-Bit): 4 LSB INL
• Energia di guasto: 0,1 nV-s
• Riferimento interno:
Voltaggio di riferimento di 2,5 V (disattivato per impostazione predefinita)
¥ 0,004% Precisione iniziale (tipo)
2 ppm/°C (tipico)
¥ 5 ppm/°C Drift di temperatura (massimo)
Capacità di scarico/sorgente di 20mA
• Ripristino di accensione a scala zero o media
• Funzionamento a potenza ultrabassa: 1,25 mA a 5 V, inclusa la corrente di riferimento interna
• Ampia gamma di alimentazione: da +2,7V a +5,5V
• Monotonici su tutta la gamma di temperature
• Interfaccia seriale a bassa potenza con ingressi attivati da Schmitt: fino a 50 MHz
• Amplificatore di buffer di uscita on-chip con funzionamento rail-to-rail
• Intervallo di temperatura: da 40°C a +125°C
Applicazioni di DAC7568IAPWR
• Strumenti portatili
• Servocontrollo a ciclo chiuso/controllo dei processi
• Sistemi di acquisizione dei dati
• Programmabile attenuazione, guadagno digitale e regolazione di offset
• Fonti di tensione e di corrente programmabili
Classificazioni ambientali e di esportazioneDAC7568IAPWR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
