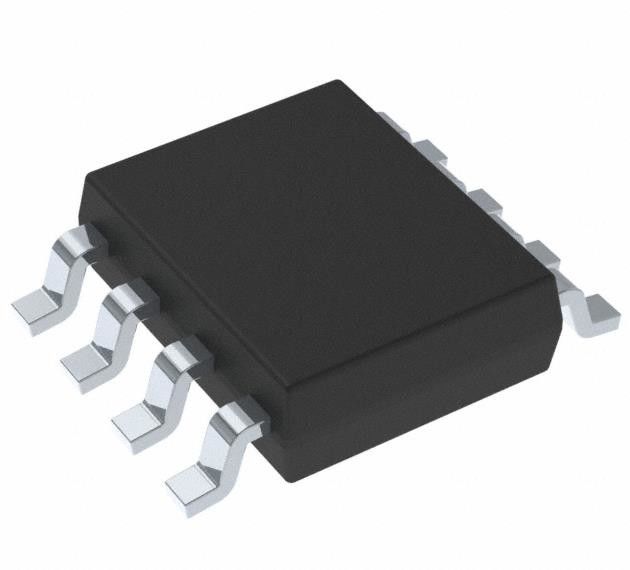

TPS54328DDAR Buck Switching Regulator IC regolabile positivamente 0,76V 1 uscita 3A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS54328DDAR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Topologia: | Buck. | Tipo di uscita: | Regolabile |
|---|---|---|---|
| Numero di uscite: | 1 | Voltaggio - ingresso (min): | 4.5V |
| Voltaggio - Input (Max): | 18V | Voltaggio - uscita (min/fisso): | 0.76V |
| Voltaggio - uscita (massimo): | 7V | Corrente - Output: | 3A |
Descrizione di prodotto
TPS54328DDAR Buck Switching Regulator IC regolabile positivamente 0,76V 1 uscita 3A
Specificità diTPS54328DDAR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | D-CAP2TM, Eco-ModeTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 4.5V |
| Voltaggio - Input (Max) | 18V |
| Voltaggio - uscita (min/fisso) | 0.76V |
| Voltaggio - uscita (massimo) | 7V |
| Corrente - Output | 3A |
| Frequenza - Cambiamento | 700 kHz |
| Rettificatore sincrono | - Sì, sì. |
| Temperatura di funzionamento | -40°C ~ 85°C (TA) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-PowerSOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SO PowerPad |
| Numero del prodotto di base | TPS54328 |
Caratteristiche del TPS54328DDAR
• La modalità D-CAP2TM consente una risposta rapida e transitoria
• Ripple a bassa potenza e condensatore a potenza ceramica
• Ampia gamma di tensione di ingresso: da 4,5 a 18 V
• Intervallo di tensione di uscita: da 0,76 V a 7 V
• FET integrati altamente efficienti ottimizzati per applicazioni a ciclo di lavoro più basso
¥ 100 mΩ (alto) e 70 mΩ (basso)
• Alta efficienza, inferiore a 10 μA in fase di spegnimento
• Alta precisione iniziale di riferimento della banda
• Inizio morbido regolabile
• Inizio morbido pregiudizioso
• Frequenza di commutazione a 700 kHz (fSW)
• Limite di sovraccarico ciclo per ciclo
• Automatic-Skip Eco-ModeTM per un'elevata efficienza a carico leggero
Applicazioni di TPS54328DDAR
• Ampia gamma di applicazioni per i sistemi a bassa tensione
¢ alimentatori per la televisione digitale
¢ lettori Blu-ray DiscTM ad alta definizione
¢ Set-top box digitali (STB)
Classificazioni ambientali e di esportazioneTPS54328DDAR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
