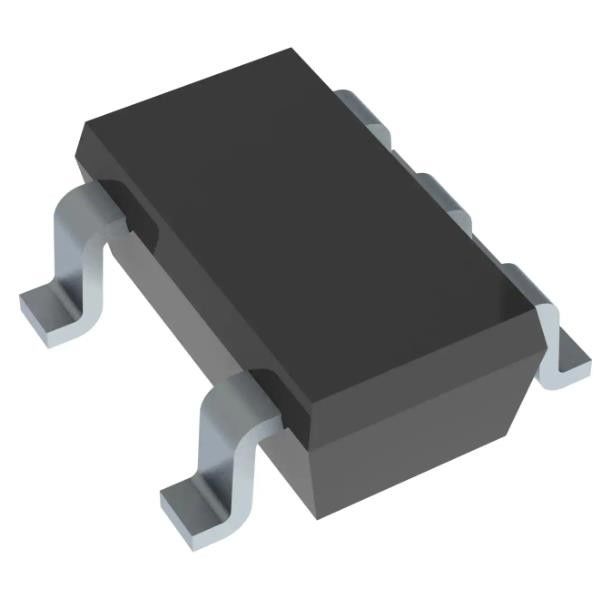

TPS76301DBVR regolatore di tensione lineare IC regolabile positivo 1 uscita 150mA SOT-23-5
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS76301DBVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Configurazione di uscita: | Risultato positivo | Numero di regolatori: | 1 |
|---|---|---|---|
| Voltaggio - Input (Max): | 10V | Voltaggio - uscita (min/fisso): | 1,5 V |
| Voltaggio - uscita (massimo): | 6.5V | Corrente - Output: | 150 MA |
| Corrente - Quiescent (Iq): | 100 µA | Corrente - Fornitura (Max): | 140 μA |
| Evidenziare: | TPS76301DBVR,TPS76301DBVR IC regolatore di tensione lineare |
||
Descrizione di prodotto
TPS76301DBVR regolatore di tensione lineare IC regolabile positivo 1 uscita 150mA SOT-23-5
Specificità diTPS76301DBVR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Regolabile |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 10V |
| Voltaggio - uscita (min/fisso) | 1.5V |
| Voltaggio - uscita (massimo) | 6.5V |
| Dispendio di tensione (massimo) | - |
| Corrente - Output | 150 mA |
| Corrente - Quiescent (Iq) | 100 μA |
| Corrente - Fornitura (Max) | 140 μA |
| PSRR | 60 dB (1 kHz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura, inversa polarità |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SC-74A, SOT-753 |
| Confezione del dispositivo del fornitore | SOT-23-5 |
| Numero del prodotto di base | TPS76301 |
Caratteristiche del TPS76301DBVR
• 150 mA, regolatore a bassa caduta
• Voltaggio di uscita: 5 V, 3,8 V, 3,3 V, 3 V, 2,8 V, 2,7 V, 2,5 V, 1,8 V, 1,6 V e variabile
• Tensione di abbandono, in genere 300 mV a 150 mA
• Protezione termica
• Limitazione dell'eccesso di corrente
• corrente quieta inferiore a 2 μA in modalità di spegnimento
• ¥40°C a 125°C gamma di temperatura delle giunzioni operative
• pacchetto SOT-23 (DBV) a 5 pin
Applicazioni di TPS76301DBVR
• Contatori elettrici
• Invertitori solari
• sistemi di climatizzazione
• Servo propulsori e controllo del movimento
• Trasmettitori di sensori
Classificazioni ambientali e di esportazioneTPS76301DBVR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
