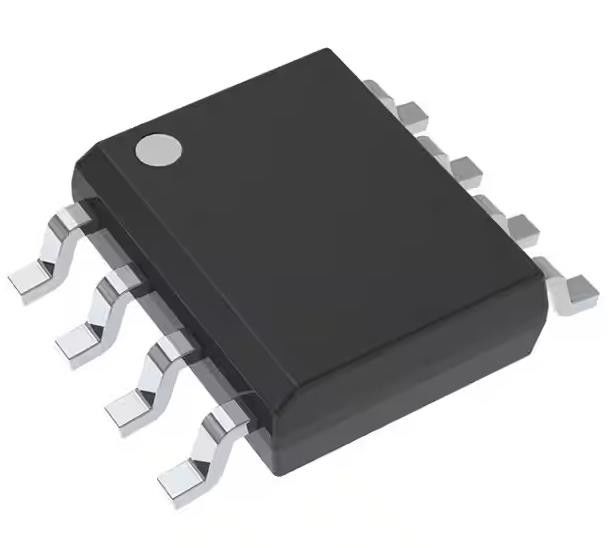

TPS54331DR Buck Switching Regulator IC regolabile positivamente 0,8V 1 uscita 3A 8-SOIC
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS54331DR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Funzione: | Passo verso il basso | Configurazione di uscita: | Risultato positivo |
|---|---|---|---|
| Tipo di uscita: | Regolabile | Numero di uscite: | 1 |
| Voltaggio - ingresso (min): | 3.5v | Voltaggio - Input (Max): | 28V |
| Voltaggio - uscita (min/fisso): | 0.8V | Voltaggio - uscita (massimo): | 25 V |
| Evidenziare: | TPS54331DR,TPS54331DR Interconnessione di regolazione a cuffia |
||
Descrizione di prodotto
TPS54331DR Buck Switching Regulator IC regolabile positivamente 0,8V 1 uscita 3A 8-SOIC
Specificità di TPS54331DR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | Eco-ModeTM |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 3.5V |
| Voltaggio - Input (Max) | 28V |
| Voltaggio - uscita (min/fisso) | 0.8V |
| Voltaggio - uscita (massimo) | 25 V |
| Corrente - Output | 3A |
| Frequenza - Cambiamento | 570 kHz |
| Rettificatore sincrono | - No, no. |
| Temperatura di funzionamento | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 8-SOIC (0,154", 3,90 mm di larghezza) |
| Confezione del dispositivo del fornitore | 8-SOIC |
| Numero del prodotto di base | TPS54331 |
Caratteristiche del TPS54331DR
• gamma di tensione di ingresso da 3,5 a 28 V
• Voltaggio di uscita regolabile fino a 0,8 V
• Il MOSFET integrato ad alta resistenza da 80 mΩ supporta una corrente di uscita continua fino a 3 A
• Alta efficienza a carichi leggeri con pulso salta Eco-mode
• Frequenza di commutazione fissa a 570 kHz
• Corrente in sospeso di chiusura tipica da 1 μA
• Limiti di avvio lento regolabili
• soglia UVLO programmabile
• Protezione temporanea da sovratensione
• Limite di corrente ciclo per ciclo, ripetizione della frequenza e protezione da arresto termico
• Disponibile in un pacchetto SOIC8 facile da usare o in un pacchetto SOIC8 PowerPADTM termicamente potenziato
• Creare un disegno personalizzato utilizzando il TPS54331 con il WEBENCH® Power Designer
Applicazioni di TPS54331DR
• Applicazioni di consumo quali set-top box, apparecchiature CPE, display LCD, periferiche e caricabatterie
• Alimentatori industriali e audio per auto
• sistemi di alimentazione distribuita a 5 V, 12 V e 24 V
Classificazioni ambientali e di esportazioneTPS54331DR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
