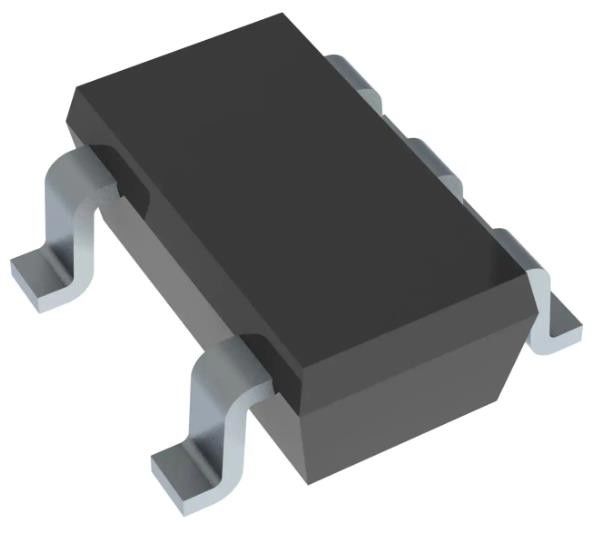

TLV70225DBVR Regulatore di tensione lineare IC positivo fisso 1 uscita 300mA SOT-23-5
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TLV70225DBVR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Fissato | Numero di uscite: | 1 |
|---|---|---|---|
| Voltaggio - ingresso (min): | 5.5V | Voltaggio - Input (Max): | 2.5V |
| Corrente - Output: | 300 mA | Dispendio di tensione (massimo): | 0.38V @ 300mA |
| Corrente - Fornitura (Max): | 370 μA | Corrente - Quiescent (Iq): | µA 55 |
| Evidenziare: | TLV70225DBVR,TLV70225DBVR IC regolatore di tensione lineare |
||
Descrizione di prodotto
TLV70225DBVR Regulatore di tensione lineare IC positivo fisso 1 uscita 300mA SOT-23-5
Specificità di TLV70225DBVR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 5.5V |
| Voltaggio - uscita (min/fisso) | 2.5V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.38V @ 300mA |
| Corrente - Output | 300 mA |
| Corrente - Quiescent (Iq) | 55 μA |
| Corrente - Fornitura (Max) | 370 μA |
| PSRR | 68 dB (1 kHz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Supercorrente, supertemperatura, polarità inversa, blocco sotto tensione (UVLO) |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | SC-74A, SOT-753 |
| Confezione del dispositivo del fornitore | SOT-23-5 |
| Numero del prodotto di base | TLV70225 |
Caratteristiche del TLV70225DBVR
• Abbandono molto basso:
- 37 mV a IOUT = 50 mA, VOUT = 2,8 V
75 mV a IOUT = 100 mA, VOUT = 2,8 V
- 220 mV a IOUT = 300 mA, VOUT = 2,8 V
• Accuratezza del 2%
• Basso QI: 35 μA
• Combinazioni di tensione di uscita fissa possibili da 1,2 V a 4,8 V
• PSRR elevato: 68 dB a 1 kHz
• Stabile con una capacità effettiva di 0,1 μF (1)
• Disattivazione termica e protezione da sovraccarico
• Pacchetti: 5-Pin SOT-23 e 1.5-mm × 1.5-mm, 6-Pin WSON
Applicazioni di TLV70225DBVR
• Telefoni senza fili
• Smartphone
• Reti ZigBee®
• Dispositivi Bluetooth
• Prodotti portatili a batteria agli ioni di litio
• WLAN e altre schede aggiuntive per PC
Classificazioni ambientali e di esportazioneTLV70225DBVR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
