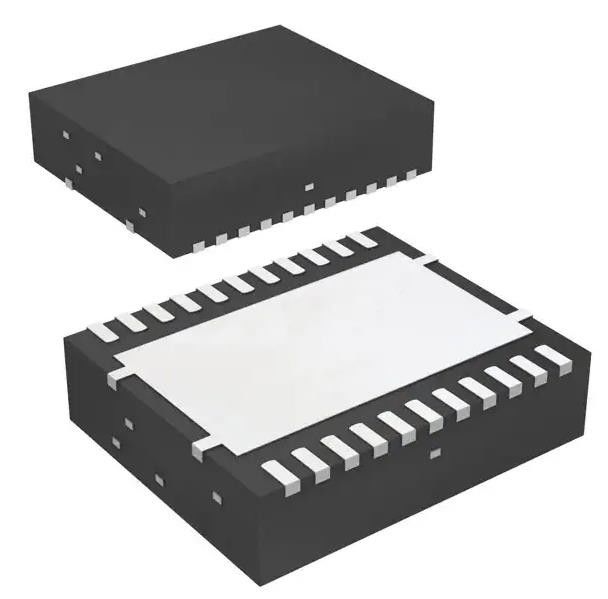

TPS56221DQPR Regulatore di commutazione a scatola IC regolabile positivamente 0,6V 1 uscita 25A
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS56221DQPR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Regolabile | Numero di uscite: | 1 |
|---|---|---|---|
| Voltaggio - ingresso (min): | 4.5V | Voltaggio - Input (Max): | 14V |
| Voltaggio - uscita (min/fisso): | 0.6V | Voltaggio - uscita (massimo): | 13.02V |
| Corrente - Output: | 25A | Frequenza - Cambiamento: | 300kHz, 500kHz, 950kHz |
| Evidenziare: | TPS56221DQPR,TPS56221DQPR Buck Switching Regulator IC,Buck Switching Regulator regolabile positivo IC |
||
Descrizione di prodotto
TPS56221DQPR Regulatore di commutazione a scatola IC regolabile positivamente 0,6V 1 uscita 25A
Specificità di TPS56221DQPR
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regolatori di tensione - regolatori di commutazione DC DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Funzione | Passo verso il basso |
| Configurazione di uscita | Risultato positivo |
| Topologia | Buck. |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Voltaggio - ingresso (min) | 4.5V |
| Voltaggio - Input (Max) | 14V |
| Voltaggio - uscita (min/fisso) | 0.6V |
| Voltaggio - uscita (massimo) | 13.02V |
| Corrente - Output | 25A |
| Frequenza - Cambiamento | 300 kHz, 500 kHz, 950 kHz |
| Rettificatore sincrono | - Sì, sì. |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 22-PowerLFDFN |
| Confezione del dispositivo del fornitore | 22-LSON-CLIP (6x5) |
| Numero del prodotto di base | TPS56221 |
Caratteristiche del TPS56221DQPR
• Intervallo di tensione di ingresso da 4,5 a 14 V
• Incorpora la tecnologia Power Block
• Fino a 25 A di corrente di uscita
• Opzioni di frequenza fissa di 300 kHz, 500 kHz e 1 MHz
• Sensore RDS MOSFET a lato alto e basso
• Soft-Start programmabile
• 600 mV di tensione di riferimento con una precisione dell'1%
• Controllo della tensione con feed-forward
• Supporta l'uscita pregiudicata
• Disattivazione termica
• Pacchetto PQFN PowerPADTM da 22 pin da 5 mm × 6 mm
Applicazioni di TPS56221DQPR
• Moduli di alimentazione al punto di carico (POL)
• Convertitori DC-DC ad alta densità per applicazioni di telecomunicazione e di rete
Classificazioni ambientali e di esportazioneTPS56221DQPR
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Status REACH | REACH interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
