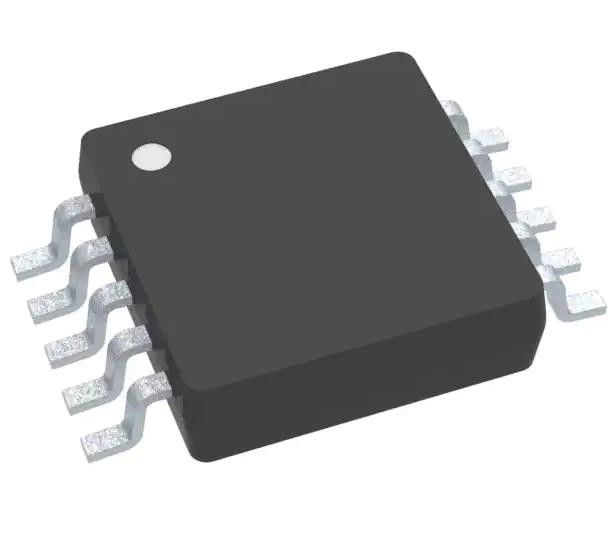

LM3481MMX / NOPB SEPIC Regulator Controller di uscita positiva IC 10-VSSOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LM3481MMX/NOPB |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Conduttore del transistor | Funzione: | Step-Up, Step-Up/Step-Down |
|---|---|---|---|
| Configurazione di uscita: | Risultato positivo | Topologia: | Spinta, ritorno del raggio catodico, SEPIC |
| Numero di uscite: | 1 | Fasi di uscita: | 1 |
| Voltaggio - alimentazione (Vcc/Vdd): | 2.97V ~ 48V | Frequenza - Cambiamento: | 100 kHz ~ 1 MHz |
| Duty cycle (massimo): | 85% | Temperatura di funzionamento: | -40°C ~ 125°C (TJ) |
Descrizione di prodotto
LM3481MMX / NOPB SEPIC Regulator Controller di uscita positiva IC 10-VSSOP
Specificità di LM3481MMX/NOPB
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Controller di commutazione DC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Tipo di uscita | Conduttore del transistor |
| Funzione | Step-Up, Step-Up/Step-Down |
| Configurazione di uscita | Risultato positivo |
| Topologia | Boost, Flyback, SEPIC |
| Numero di uscite | 1 |
| Fasi di produzione | 1 |
| Voltaggio - alimentazione (Vcc/Vdd) | 2.97V ~ 48V |
| Frequenza - Cambiamento | 100 kHz ~ 1 MHz |
| Ciclo di lavoro (massimo) | 85% |
| Rettificatore sincrono | - No, no. |
| Sincronizzazione dell' orologio | - Sì, sì. |
| Interfacce seriali | - |
| Caratteristiche di controllo | Abilitazione, controllo della frequenza, rampa, avviamento morbido |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 10-TFSOP, 10-MSOP (0,118", 3,00 mm di larghezza) |
| Confezione del dispositivo del fornitore | 10-VSSOP |
| Numero del prodotto di base | LM3481 |
Caratteristiche del LM3481MMX/NOPB
• LM3481QMM sono prodotti di classe automobilistica che sono AEC-Q100 Grade 1 Qualified (Temperatura di funzionamento di giunzione da ¥40°C a +125°C)
• Pacchetto VSSOP a 10 piombo
• Push-pull driver interno con capacità di corrente di picco 1-A
• Limite di corrente e spegnimento termico
• Compensazione della frequenza ottimizzata con un condensatore e un resistore
• Softstart interno
• Funzionamento in modalità corrente
• Blocco sottovoltaggio regolabile con isteresi
• Salto del battito cardiaco a carichi leggeri
• Specifiche principali
¢ Ampia gamma di tensione di alimentazione da 2,97 V a 48 V
Frequenza di orologeria regolabile e sincronizzabile da 100 kHz a 1 MHz
¥ ± 1,5% (sopra temperatura) riferimento interno
Corrente di spegnimento di 10 μA (sopratemperatura)
• Creare un design personalizzato utilizzando il LM3481 con il WEBENCH Power Designer
Descrizioni diLM3481MMX/NOPB
• Applicazioni di avvio-arresto automobilistiche
• Informazioni sul conducente dell'ADAS automobilistico
• Sistemi audio portatili Bluetooth a batteria Li-ion a una o due celle
• Notebook, PDA, fotocamere digitali e altre applicazioni portatili
• Fornitori di energia fuori linea
• Set-top box
• Aumento degli amplificatori audio
Classificazioni ambientali e di esportazioneLM3481MMX/NOPB
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
