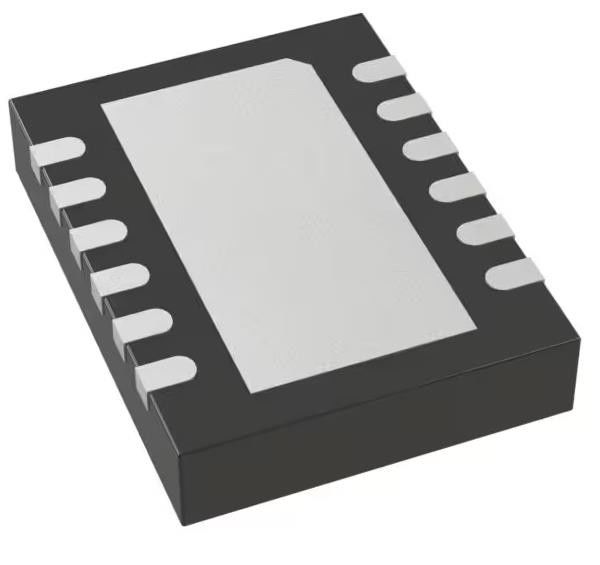

LT1763CDE-5#TRPBF Regulatore di tensione lineare IC positivo fisso 1 uscita 500mA
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LT1763CDE-5#TRPBF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Fissato | Numero di regolatori: | 1 |
|---|---|---|---|
| Voltaggio - Input (Max): | 20V | Voltaggio - uscita (min/fisso): | 5V |
| Dispendio di tensione (massimo): | 0,45 V a 500 mA | Corrente - Output: | 500 mA |
| PSRR: | 65dB (120Hz) | Caratteristiche di controllo: | Abilitare |
Descrizione di prodotto
LT1763CDE-5#TRPBF Regulatore di tensione lineare IC positivo fisso 1 uscita 500mA
Specificità di LT1763CDE-5#TRPBF
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Analog Devices Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 20V |
| Voltaggio - uscita (min/fisso) | 5V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.45V @ 500mA |
| Corrente - Output | 500 mA |
| PSRR | 65 dB (120 Hz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura, inversa polarità |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 12-WFDFN Pad esposto |
| Confezione del dispositivo del fornitore | 12-DFN (4x3) |
| Numero del prodotto di base | LT1763 |
Caratteristiche del LT1763CDE-5#TRPBF
* Basso rumore: 20μVRMS (10Hz a 100kHz)
* Corrente di uscita: 500mA
* Corrente quiescente bassa: 30 μA
* Ampia gamma di tensione di ingresso: da 1,8 a 20 V
* Voltaggio di scarico basso: 300mV
* Corrente di spegnimento molto bassa: < 1μA
* Non sono necessari diodi di protezione
* Tensione di uscita fissa: 1,5V, 1,8V, 2,5V, 3V, 3,3V, 5V
* Uscita regolabile da 1,22V a 20V
* Stabile con condensatore di uscita 3.3μF
* Stabile con condensatori di alluminio, tantallo o ceramica
* Protezione inversa della batteria
* Nessuna corrente inversa
* Protetto da sovraccarico e sovra-temperatura
* Pacchetti DFN a 8 piombo SO e 12 piombo (4 mm × 3 mm)
Descrizioni diLT1763CDE-5#TRPBF
* Cellulari
* Sistemi a batteria
* Sistemi di strumentazione sensibili al rumore
Classificazioni ambientali e di esportazioneLT1763CDE-5#TRPBF
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
