NCP163AMX300TBG Regulatore di tensione lineare IC positivo fisso 1
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | NCP163AMX300TBG |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Tipo di uscita: | Fissato | Numero di regolatori: | 1 |
|---|---|---|---|
| Voltaggio - Input (Max): | 5.5V | Voltaggio - uscita (min/fisso): | 3V |
| Dispendio di tensione (massimo): | 0.155V @ 250mA | Corrente - Output: | 250 mA |
| Corrente - Quiescent (Iq): | µA 20 | PSRR: | 91dB ~ 60dB (100Hz ~ 100kHz) |
Descrizione di prodotto
NCP163AMX300TBG Regulatore di tensione lineare IC positivo fisso 1
Specificità di NCP163AMX300TBG
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | semi |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 5.5V |
| Voltaggio - uscita (min/fisso) | 3V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.155V @ 250mA |
| Corrente - Output | 250 mA |
| Corrente - Quiescent (Iq) | 20 μA |
| PSRR | 91dB ~ 60dB (100Hz ~ 100kHz) |
| Caratteristiche di controllo | Abilitare |
| Caratteristiche di protezione | Sopra corrente, sopra temperatura, soft start |
| Temperatura di funzionamento | -40°C ~ 125°C (TA) |
| Tipo di montaggio | Montaggio superficiale |

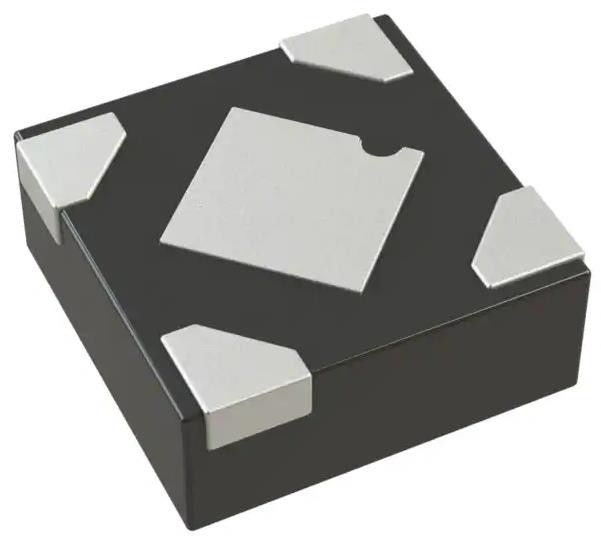

| Confezione / Cassa | 4-XDFN Pad esposto |
| Confezione del dispositivo del fornitore | 4-XDFN (1x1) |
| Numero del prodotto di base | NCP163 |
Caratteristiche del NCP163AMX300TBG
• Intervallo di tensione di ingresso di funzionamento: da 2,2 V a 5,5 V
• Disponibile in opzione di tensione fissa: da 1,2 V a 5,3 V
• Accuratezza ±2% su carico/temperatura
• Corrente quiescente ultra bassa di tipo 12 A
• Corrente di attesa: tipo 0,1 A
• Abbandono molto basso: 80 mV a 250 mA
• PSRR ultra elevato: tipicamente 92 dB a 20 mA, f = 1 kHz
• Rumore ultra basso: 6,5 VRMS
• Stabile con condensatori ceramici di dimensioni di 1 F
• Disponibile in − WLCSP4: 0,64 mm x 0,64 mm x 0,33 mm
- WLCSP4: 0,64 mm x 0,64 mm x 0,4 mm
− XDFN4: 1 mm x 1 mm x 0,4 mm
− SOT23−5: 2,9 mm x 2,8 mm x 1,2 mm
• Questi dispositivi sono privi di Pb−, di alogeni/BFR e sono conformi alla RoHS
Applicazioni di NCP163AMX300TBG
• attrezzature alimentate a batteria
• Dispositivi LAN wireless
• Smartphone e tablet
• Fotocamere, DVR, STB e videocamere
Classificazioni ambientali e di esportazioneNCP163AMX300TBG
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
