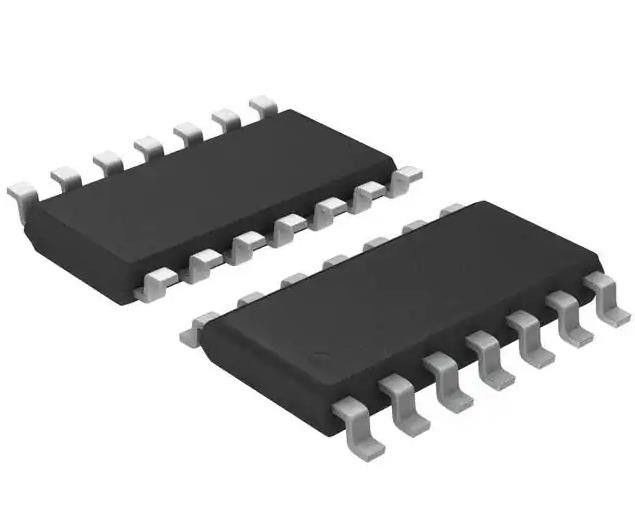

TC74HC02AF NOR Chips di circuito integrato a gate 4 canale 14-SOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TC74HC02AF |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Status del prodotto: | Non per nuovi disegni | Tipo di logica: | Porta NOR |
|---|---|---|---|
| Numero di circuiti: | 4 | Numero di input: | 2 |
| Voltaggio - Fornitura: | 2V ~ 6V | Corrente - Quiescent (Max): | 1 µA |
| Corrente: alta e bassa uscita: | 5.2mA, 5.2mA | Livello logico introdotto - minimo: | 0,5 V ~ 1,8 V |
Descrizione di prodotto
TC74HC02AF NOR Porta Dispositivi di circuito integrato a chip 4 canale 14-SOP
Specificità di TC74HC02AF
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Portali e inverter | |
| Mfr | Toshiba Semiconductor e storage |
| Serie | 74HC |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Status del prodotto | Non per nuovi disegni |
| Tipo di logica | Porta NOR |
| Numero di circuiti | 4 |
| Numero di input | 2 |
| Caratteristiche | - |
| Voltaggio - Fornitura | 2V ~ 6V |
| Corrente - Quiescent (Max) | 1 μA |
| Corrente: alta e bassa uscita | 5.2mA, 5.2mA |
| Livello logico di input - basso | 0.5V ~ 1.8V |
| Livello logico di input - alto | 1.5V ~ 4.2V |
| Ritardo massimo di propagazione @ V, Max CL | 13ns @ 6V, 50pF |
| Temperatura di funzionamento | -40°C ~ 85°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione del dispositivo del fornitore | 14-SOP |
| Confezione / Cassa | 14-SOIC (0,209", 5,30 mm di larghezza) |
| Numero del prodotto di base | 74HC02 |
Caratteristiche del TC74HC02AF
• Alta velocità: tpd = 6 ns (tipicamente) a VCC = 5 V
• Basso dissipo di potenza: ICC = 1 μA (max) a Ta = 25°C
• Alta resistenza al rumore: VNIH = VNIL = 28% VCC (min)
• capacità di azionamento di uscita: 10 carichi LSTTL
• Impedanza di uscita simmetrica:
• ritardi di propagazione equilibrati: tpLH ∼− tpHL
• Ampia gamma di tensione di funzionamento: VCC (opr) = 2 a 6 V
• Pin e funzione compatibili con 74LS02
Descrizioni di TC74HC02AF
Il TC74HC02A è un CMOS ad alta velocità 2-INPUT NOR GATE fabbricato con la tecnologia C2MOS del cancello di silicio.
Classificazioni ambientali e di esportazioneTC74HC02AF
| Attributo | Descrizione |
| Status RoHS | Compatibilità RoHS |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
