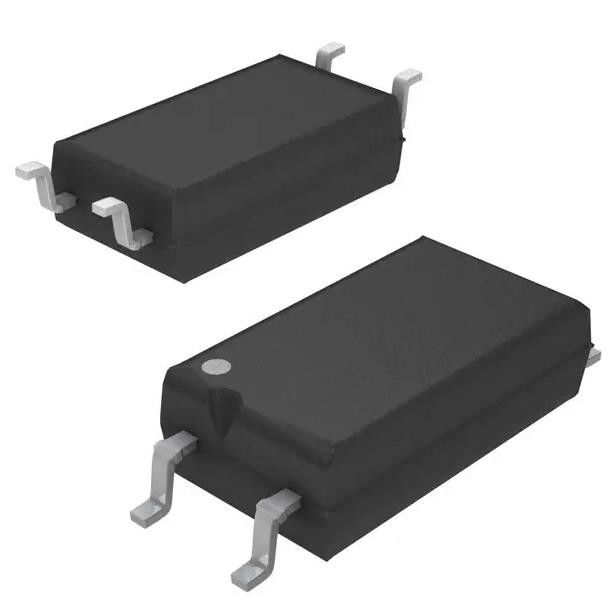

TCLT1002 Transistor ottoisolatore uscita 5000Vrms 1 canale 4-SOP
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TCLT1002 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di canali: | 1 | Tensione - isolamento: | 5000Vrms |
|---|---|---|---|
| Rapporto di trasferimento corrente (min): | 63% @ 10mA | Rapporto di trasferimento corrente (massimo): | 125% @ 10mA |
| Giri su/spenga il tempo (tipo): | 6µs, 5µs | Tempo di crescita / caduta (tipo): | 3 μs, 4,7 μs |
| Tipo di uscita: | Transistor | Voltaggio - uscita (massimo): | 70 V |
Descrizione di prodotto
TCLT1002 Transistor ottoisolatore uscita 5000Vrms 1 canale 4-SOP
Specificità di TCLT1002
| TIPO | Descrizione |
| Categoria | Isolatori |
| Altri apparecchi per la produzione di energia elettrica | |
| Transistor, ottoisolatori di uscita fotovoltaici | |
| Mfr | Vishay Semiconductor Opto Division |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Numero di canali | 1 |
| Tensione - Isolamento | 5000Vrms |
| Rapporto di trasferimento di corrente (min) | 63% @ 10mA |
| Rapporto di trasferimento di corrente (massimo) | 125% @ 10mA |
| Orario di accensione / spegnimento (tipo) | 6 μs, 5 μs |
| Tempo di crescita / caduta (tipo) | 3 μs, 4,7 μs |
| Tipo di input | DC |
| Tipo di uscita | Transistor |
| Voltaggio - uscita (massimo) | 70 V |
| Corrente - uscita / canale | 50 mA |
| Tensione - in avanti (Vf) (tipo) | 1.25V |
| Corrente - corrente continua in avanti (se) (massimo) | 60 mA |
| Vce saturazione (max) | 300 mV |
| Temperatura di funzionamento | -55°C ~ 100°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | 4-SMD, Gull Wing |
| Confezione del dispositivo del fornitore | 4-SOP |
| Numero del prodotto di base | TCLT1002 |
Caratteristiche del TCLT1002
• SMD basso profilo 4 pacchetto di piombo
• VIORM = 1050 V
• Flessibilità del CTR disponibile (vedi informazioni sugli ordini)
• Costruzione speciale
• Capacità di accoppiamento estremamente bassa
• Input di corrente continua con uscita di transistor
• Distanza di striscio > 8 mm
Applicazioni di TCLT1002
• Forniture di alimentazione in modalità di interruttore
• Interfaccia periferica del computer
• Interfaccia del sistema microprocessore
Classificazioni ambientali e di esportazioneTCLT1002
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
