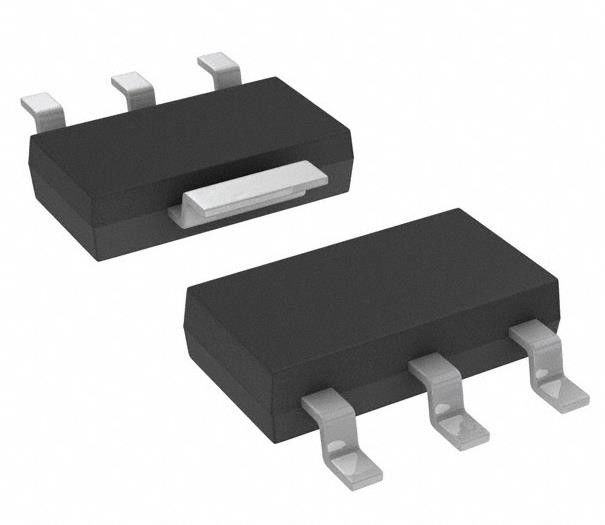

TDA3663/N1,135 regolatore di tensione lineare IC positivo fisso 1 uscita 100mA SC-73
Dettagli:
| Luogo di origine: | Originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TDA3663/N1,135 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Configurazione di uscita: | Risultato positivo | Tipo di uscita: | Fissato |
|---|---|---|---|
| Numero di regolatori: | 1 | Voltaggio - Input (Max): | 45 V |
| Voltaggio - uscita (min/fisso): | 3.3V | Dispendio di tensione (massimo): | 0.3V @ 50mA |
| Corrente - Output: | 100 mA | Corrente - Quiescent (Iq): | µA 30 |
Descrizione di prodotto
TCLT1002 Transistor ottoisolatore uscita 5000Vrms 1 canale 4-SOP
Specificità di TDA3663/N1,135
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | N-X-P USA Inc. |
| Serie | - |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 45 V |
| Voltaggio - uscita (min/fisso) | 3.3V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.3V @ 50mA |
| Corrente - Output | 100 mA |
| Corrente - Quiescent (Iq) | 30 μA |
| Corrente - Fornitura (Max) | 2.5 mA |
| PSRR | 60 dB (120 Hz) |
| Caratteristiche di controllo | - |
| Caratteristiche di protezione | Supertemperatura, polarità inversa, cortocircuito, tensione transitoria |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Tipo di montaggio | Montaggio superficiale |
| Confezione / Cassa | TO-261-4, TO-261AA |
| Confezione del dispositivo del fornitore | SC-73 |
| Numero del prodotto di base | TDA366 |
Caratteristiche del TDA3663/N1,135
■ regolatore fisso a 3,3 V, 100 mA
■ gamma di tensione fino a 45 V
■ Corrente quieta molto bassa di 15 μA (valore tipico)
■ tensione di abbandono molto bassa
■ elevato rigetto da ondulazione
■ Protezioni:
◆ Sicurezza di polarità inversa (fino a -25 V senza alta corrente inversa)
◆ transiente negativo di 50 V (RS = 10 Ω, t < 100 ms)
◆ in grado di sopportare tensioni fino a 18 V all'uscita (la linea di alimentazione può avere un cortocircuito)
◆ Protezione ESD su tutti i perni
◆ Cortocircuito di corrente continua sicuro alla terra e VP dell'uscita del regolatore
◆ Protezione da temperature (a Tj > 150 °C)
Applicazioni di TDA3663/N1,135
Il TDA3663 è un regolatore di tensione fisso da 3,3 V con una tensione di uscita molto bassa e una corrente quiescente, che opera su un ampio intervallo di tensione di alimentazione.
Classificazioni ambientali e di esportazioneTDA3663/N1,135
| Attributo | Descrizione |
| Status RoHS | Compatibilità ROHS3 |
| livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| Status REACH | REACH non interessato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
