LP5912Q3.0DRVTQ1 Regulatore di tensione lineare IC positivo fisso 1 uscita 500mA
Dettagli:
| Luogo di origine: | originario |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | LP5912Q3.0DRVTQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | scatola di cartone |
| Tempi di consegna: | 1-3 giorni lavorativi |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100,000 |
|
Informazioni dettagliate |
|||
| Numero di regolatori: | 1 | Voltaggio - Input (Max): | 6.5V |
|---|---|---|---|
| Voltaggio - uscita (min/fisso): | 3V | Dispendio di tensione (massimo): | 0.25V @ 500mA |
| Corrente - Output: | 500 mA | Corrente - Quiescent (Iq): | µA 55 |
| Corrente - Fornitura (Max): | µA 600 | PSRR: | 80dB ~ 40dB (100Hz ~ 100kHz) |
Descrizione di prodotto
LP5912Q3.0DRVTQ1 Regulatore di tensione lineare IC positivo fisso 1 uscita 500mA
Specificità di LP5912Q3.0DRVTQ1
| TIPO | Descrizione |
| Categoria | Circuiti integrati (CI) |
| Gestione dell'energia (PMIC) | |
| Regulatori di tensione - lineari | |
| Mfr | Texas Instruments |
| Serie | Automotive, AEC-Q100 |
| Pacco | Nastro e bobina (TR) |
| Nastro di taglio (CT) | |
| Configurazione di uscita | Risultato positivo |
| Tipo di uscita | Fissato |
| Numero di regolatori | 1 |
| Voltaggio - Input (Max) | 6.5V |
| Voltaggio - uscita (min/fisso) | 3V |
| Voltaggio - uscita (massimo) | - |
| Dispendio di tensione (massimo) | 0.25V @ 500mA |
| Corrente - Output | 500 mA |
| Corrente - Quiescent (Iq) | 55 μA |
| Corrente - Fornitura (Max) | 600 μA |
| PSRR | 80dB ~ 40dB (100Hz ~ 100kHz) |
| Caratteristiche di controllo | Abilitare, Potenza Buona, Inizio morbido |
| Caratteristiche di protezione | Supertemperatura, polarità inversa, cortocircuito |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |

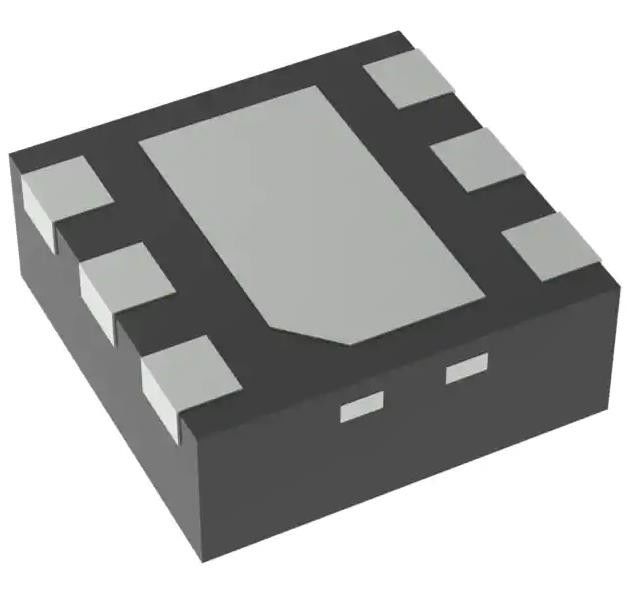

| Confezione / Cassa | 6-WDFN Pad esposto |
| Confezione del dispositivo del fornitore | 6-WSON (2x2) |
| Numero del prodotto di base | LP5912 |
Caratteristiche del LP5912Q3.0DRVTQ1
• Qualificato per applicazioni automobilistiche
• Qualificato AEC Q100 con i seguenti risultati
¢ Classe di temperatura dell'apparecchio 1: ¢40°C a +125°C Intervallo di temperatura ambiente di funzionamento
¢ Classificazione HBM del dispositivo livello 2
Classificazione del dispositivo CDM Livello C6
• Intervallo di tensione di ingresso: da 1,6 V a 6,5 V
• Intervallo di tensione di uscita: da 0,8 V a 5,5 V
• Corrente di uscita fino a 500 mA
• Rumore a bassa tensione di uscita: 12 μVRMS tipico
• PSRR a 1 kHz: 75 dB tipico
• Tolleranza di tensione di uscita (VOUT ≥ 3,3 V): ±2%
• Basso QI (abilitato, senza carico): 30 μA tipico
• Basso abbandono (VOUT ≥ 3,3 V): 95 mV Tipico a carico di 500 mA
• Stabile con condensatori di ingresso e uscita in ceramica da 1 μF
• Protezione da sovraccarico termico e da cortocircuito
• Protezione da corrente inversa
• Non è necessario un condensatore di bypass del rumore
• Scarica automatica di uscita per il rapido cambio
• Potenza di uscita buona con ritardo tipico di 140 μs
• Inizio a molle interno per limitare la corrente in arrivo
• Intervallo di temperatura delle giunzioni di funzionamento da 40°C a +125°C
Applicazioni di LP5912Q3.0DRVTQ1
• Informazioni di intrattenimento per l'automobile
• Sistemi telematici
• Fotocamere e radar ADAS
• Sistemi di navigazione
