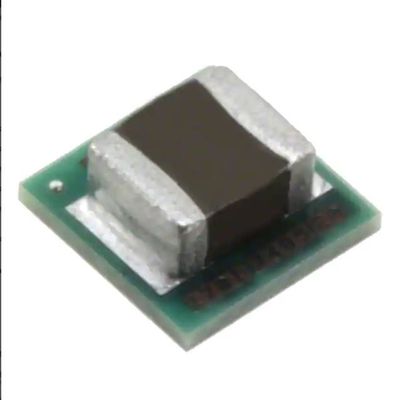

La CC non isolata di LMZ10501SILR PoL Module ha prodotto 0,6 ~ 3.6V 1A 2.7V - input 5.5V
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LMZ10501SILR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Topologia: | Dollaro | Tensione - introdotta (min): | 2.7V |
|---|---|---|---|
| Tensione - introdotta (massimo): | 5.5V | Tensione - uscita 1: | 0,6 ~ 3.6V |
| Dimensione/dimensione: | 0,12" L x 0,10" W x 0,06" H (3.0mm x 2.6mm x 1.5mm) | Pacchetto del dispositivo del fornitore: | 8-uSIP |
Descrizione di prodotto
La CC non isolata di LMZ10501SILR PoL Module ha prodotto 0,6 ~ 3.6V 1A 2.7V - input 5.5V
Il convertitore non isolato 1 di CC di CC di PoL Module ha prodotto 0,6 ~ 3.6V 1A 2.7V - input 5.5V
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Alimentazioni elettriche - supporto del bordo
Convertitori di CC di CC
|
|
Mfr
|
T I
|
|
Serie
|
SWITCHER® SEMPLICE nano
|
|
Stato del prodotto
|
Attivo
|
|
Tipo
|
PoL Module non isolato
|
|
Numero delle uscite
|
1
|
|
Tensione - introdotta (min)
|
2.7V
|
|
Tensione - introdotta (massimo)
|
5.5V
|
|
Tensione - uscita 1
|
0,6 ~ 3.6V
|
|
Tensione - uscita 2
|
-
|
|
Tensione - uscita 3
|
-
|
|
Tensione - uscita 4
|
-
|
|
Corrente - uscita (massima)
|
1A
|
|
Applicazioni
|
ITE (annuncio pubblicitario)
|
|
Caratteristiche
|
OCP, OTP, UVLO
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C
|
|
Efficienza
|
95%
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
8-LDFN ha esposto il cuscinetto, modulo
|
|
Dimensione/dimensione
|
0,12" L x 0,10" W x 0,06" H (3.0mm x 2.6mm x 1.5mm)
|
|
Pacchetto del dispositivo del fornitore
|
8-uSIP
|
|
Caratteristiche di controllo
|
Permetta a, livello attivo
|
|
Numero del prodotto di base
|
LMZ10501
|
Caratteristiche di LMZ10501SILR
• Corrente d'uscita fino a 1 A
• La tensione in ingresso varia 2,7 V a 5,5 V
• Gamma 0,6 V - 3,6 V di tensione in uscita
• Efficienza fino a 95%
• Induttore integrato
• orma del microSiP 8-Pin
• – 40°C alla gamma di temperature della giunzione 125°C
• Tensione in uscita regolabile
• 2-MHz ha riparato la frequenza di commutazione di PWM
• Compensazione integrata
• Funzione di Morbido inizio
• Protezione corrente di limite
• Protezione termica di arresto
• La tensione in ingresso UVLO per ciclo iniziale, spegne e stati di Brownout
• Soltanto 5 componenti esterne — Divisore della resistenza e 3 condensatori ceramici
• Piccola dimensione della soluzione
• Ondulazione bassa di tensione in uscita
• Selezione componente facile e disposizione semplice del PWB
• L'alta efficienza riduce la generazione di calore del sistema
• Crei progettano facendo uso del LMZ10501 con il progettista di potere di WEBENCH®
Applicazioni di LMZ10501SILR
• Punto delle conversioni del carico dalle rotaie 3.3-V e 5-V
• Lo spazio ha costretto le applicazioni
• Applicazioni basse di rumore dell'uscita
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
