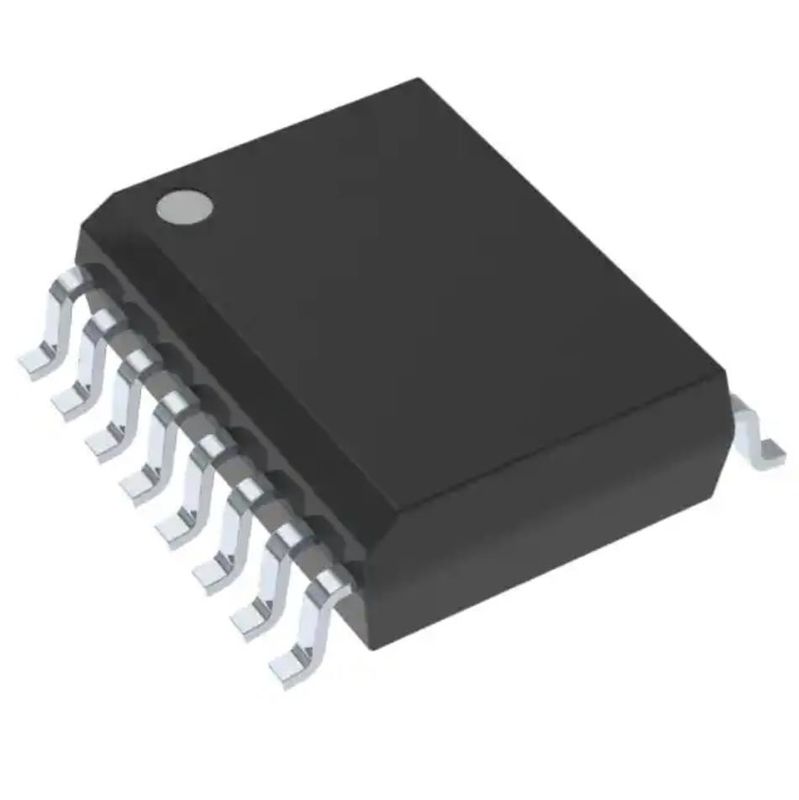

4CH il GP 16SOIC ISOW7841DWER IC elettronico scheggia l'iso 5000VRMS di DGTL
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | ISOW7841DWER |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Distorsione di larghezza di impulso (massima): | 4.7ns | Tempo di aumento/caduta (tipo): | 2ns, 2ns |
|---|---|---|---|
| Tensione - rifornimento: | 3V ~ 5.5V | Temperatura di funzionamento: | -40°C ~ 125°C |
| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 16-SOIC (0,295", larghezza di 7.50mm) |
| Pacchetto del dispositivo del fornitore: | 16-SOIC | Numero del prodotto di base: | ISOW7841 |
| Evidenziare: | 16SOIC ISOW7841DWE,4CH GP ISOW7841DWE,ISO 5000VRMS DI DGTL |
||
Descrizione di prodotto
Gp senza fili 16soic di iso 5000vrms 4ch di Dgtl del modulo di ISOW7841DWER rf
Manica per tutti gli usi 100Mbps 100kV/µs CMTI 16-SOIC (0,295", larghezza dell'isolatore 5000Vrms 4 di Digital di 7.50mm)
Specifiche di ISOW7841DWER
| TIPO | DESCRIZIONE |
| Categoria | Isolatori |
| Isolatori di Digital | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Tecnologia | Accoppiamento capacitivo |
| Tipo | Uso generale |
| Potere isolato | Sì |
| Numero dei canali | 4 |
| Input - lato 1/Side 2 | un 日 di 3 月 1 |
| Tipo di Manica | Unidirezionale |
| Tensione - isolamento | 5000Vrms |
| Immunità transitoria di modo comune (min) | 100kV/µs |
| Tasso di dati | 100Mbps |
| TpLH/tpHL di ritardo di propagazione (massimo) | 17.6ns, 17.6ns |
| Distorsione di larghezza di impulso (massima) | 4.7ns |
| Tempo di aumento/caduta (tipo) | 2ns, 2ns |
| Tensione - rifornimento | 3V ~ 5.5V |
| Temperatura di funzionamento | -40°C ~ 125°C |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 16-SOIC (0,295", larghezza di 7.50mm) |
| Pacchetto del dispositivo del fornitore | 16-SOIC |
| Numero del prodotto di base | ISOW7841 |
Caratteristiche di ISOW7841DWER
• Un tasso di 100 dati di Mbps
• Barriera robusta di isolamento:
– >100-Year ha proiettato la vita a 1 tensione di funzionamento del kVRMS
– Valutazione di isolamento di fino a 5000 VRMS
– Capacità di impulso di fino a 10 kVPK
– ±100 kV/µs CMTI minimo
• Convertitore cc-cc integrato di alto-efficienza con il trasformatore del su chip
• 3-V all'ampia gamma del rifornimento dell'input 5.5-V
• Uscita regolata 5-V o 3.3-V
• Fino a 0.65-W potenza di uscita
• 5 V - 5 V; 5 V - 3,3 V: ≥ corrente del carico disponibile 130 mA
• 3,3 V - 3,3 V: ≥ disponibile della corrente del carico 75 mA
• 3,3 V - 5 V: ≥ corrente del carico disponibile 40 mA
• Morbido inizio per limitare afflusso corrente
• Protezione di cortocircuito e di sovraccarico
• Arresto termico
• Uscita di difetto: Alte ed opzioni basse
• Ritardo di propagazione basso: tipo di 13 NS (rifornimento 5-V)
• Compatibilità elettromagnetica robusta (contabilità elettromagnetica)
– ESD a livello di sistema, EFT ed immunità dell'impulso
– protezione di scarico del contatto di IEC 61000-4-2 di ±8 chilovolt attraverso la barriera di isolamento
– Emissioni basse
• 16 ampio SOIC pacchetto del perno
• Gamma di temperature estesa: – 40°C a +125°C
• Certificazioni relative alla sicurezza:
– 7071-VPK ha rinforzato l'isolamento per VDE di BACCANO V V
0884-11:2017-01
– Isolamento 5000-VRMS per 1 minuto per UL 1577
– Certificazione di CSA per norme dell'attrezzatura di estremità di IEC 60950-1, di IEC 62368-1 e di IEC 60601-1
– Approvazione di CQC per GB4943.1-2011
– Certificazione di TUV secondo en 60950-1 ed en 61010-1
Applicazioni di ISOW7841DWER
• Automazione industriale
• Controllo motorio
• Infrastruttura di griglia
• Attrezzatura medica
• Prova e misura
Classificazioni dell'esportazione & ambientali di ISOW7841DWER
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
