CD54HC299F3A IC Chip Shift Shift Register 1 bit 20-CDIP dell'elemento 8
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | CD54HC299F3A |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo di logica: | Invertitore | Numero dei circuiti: | 6 |
|---|---|---|---|
| Numero degli input: | 6 | Caratteristiche Schmitt: | Grilletto |
| Tensione - rifornimento: | 2V ~ 3.6V | Corrente - tranquillo (massimo): | 1 µA |
| Corrente - uscita alta, basso: | 24mA, 24mA | Livello logico di ingresso - Alto: | 1.3V ~ 2V |
| Ritardo di propagazione max @ V, CL max: | 6.2ns @ 3.3V, 50pF | Temperatura di funzionamento: | -55°C ~ 125°C |
| Evidenziare: | Chip di CD54HC299F3A IC,IC Chip Shift Shift Register,1 bit 20-CDIP dell'elemento 8 |
||
Descrizione di prodotto
Bit 20-CDIP dell'elemento 8 del registro a scorrimento dello spostamento del chip di CD54HC299F3A IC 1
8 BIT AD ALTA VELOCITÀ UNIV DI LOGICA CMOS
Specifiche di CD54HC299F3A
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Logica | |
| Registri a scorrimento | |
| Mfr | Texas Instruments |
| Serie | 54HC |
| Pacchetto | Metropolitana |
| Stato del prodotto | Attivo |
| Tipo di logica | Registro a scorrimento |
| Tipo dell'uscita | Di tre stati |
| Numero degli elementi | 1 |
| Numero dei pezzi per elemento | 8 |
| Funzione | Universale |
| Tensione - rifornimento | 2V ~ 6V |
| Temperatura di funzionamento | -55°C ~ 125°C (TUM) |
| Montaggio del tipo | Attraverso il foro |
| Pacchetto/caso | 20-CDIP (0,300", 7.62mm) |
| Pacchetto del dispositivo del fornitore | 20-CDIP |
Caratteristiche di CD54HC299F3A
• Input attenuati
• Quattro modi operativi: Spostamento sinistro, destra dello spostamento, carico e deposito
• Può essere precipitato a cascata per le lunghezze della parola del N-pezzo
• I/O0 - la capacità e lo Tre-stato di azionamento del bus I/O7 per il bus hanno orientato le applicazioni
• FMAX tipico = 50MHz a VCC = 5V, CL = 15pF, TUM = 25oC
• Uscita (sopra la gamma di temperature)
- Uscite standard. 10 carichi di LSTTL
- Autista di autobus Outputs. 15 carichi di LSTTL
• Ampia gamma di temperatura di funzionamento. -55oC a 125oC
• Ritardo di propagazione e tempi di transizione equilibrati
• Riduzione significativa di potere confrontata a logica CI di LSTTL
• Tipi di HC
- 2V all'operazione 6V
- Alta immunità di rumore: ZERO = 30%, NIH = 30% di VCC a VCC = 5V
• Tipi di HCT
- 4.5V all'operazione 5.5V
- LSTTL diretto ha introdotto la compatibilità di logica,
VIL= 0.8V (massimo), VIH = 2V (min)
- Il CMOS ha introdotto la compatibilità, ≤ 1µA al volume, VOH dell'IL

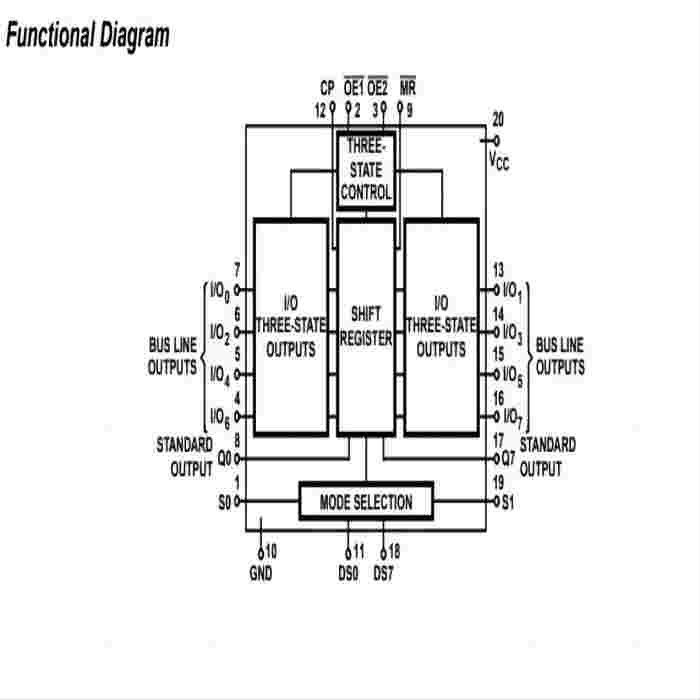

Descrizioni di CD54HC299F3A
“I HC259 e” i HCT299 sono spostamento di 8 bit/registri di stoccaggio con la capacità dell'interfaccia bus dello tre-stato. Il registro ha quattro
modi sincrono-operanti controllati dai due input scelti secondo le indicazioni della tavola scelta di modo (S0, S1). Il modo
scelto, i dati di serie (DS0, DS7) ed i dati paralleli (I/O0- I/O7) rispondere soltanto alla transizione basso alta dell'orologio
Impulso (CP). S0, lo S1 e le immissioni dei dati devono essere un tempo installato stabile prima della transizione positiva dell'orologio.
Classificazioni dell'esportazione & ambientali di CD54HC299F3A
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | Non applicabile |
