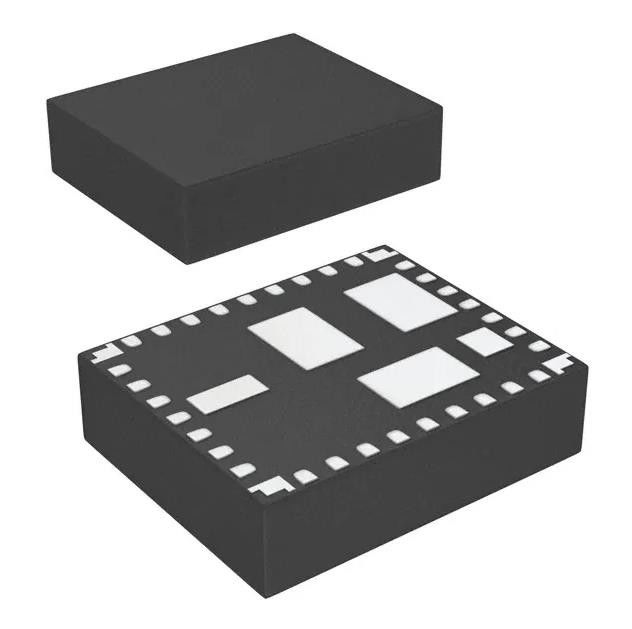

Il convertitore non isolato 1 di CC di LMZ35003RKGR PoL Module ha prodotto 2,5 ~ 15V
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | LMZ35003RKGR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Tipo: | PoL Module non isolato | Tensione - introdotta (min): | 7V |
|---|---|---|---|
| Tensione - introdotta (massimo): | 50V | Tensione - uscita 1: | 2,5 ~ 15V |
| Dimensione/dimensione: | 0,43" L x 0,35" W x 0,11" H (11.0mm x 9.0mm x 2.8mm) | Pacchetto del dispositivo del fornitore: | 41-B1QFN (11x9) |
Descrizione di prodotto
Il convertitore non isolato 1 di CC di LMZ35003RKGR PoL Module ha prodotto 2,5 ~ 15V
Il convertitore non isolato 1 di CC di CC di PoL Module ha prodotto 2,5 ~ 15V 2.5A 7V - input 50V
Caratteristiche di LMZ35003RKGR
La soluzione integrata completa di potere concede
Piccola orma, progettazione di basso profilo
• Ampia gamma di tensione in ingresso da 7 V a 50 V
• Uscita regolabile da 2,5 V a 15 V
• capacità di impulso 65-V
• Efficienze fino a 96%
• Frequenza di commutazione regolabile
(300 chilocicli - 1 megahertz)
• Sincronizza ad un orologio esterno
• Lento-inizio regolabile
• Tensione in uscita che ordina e che segue
• Buona uscita di potere
• Serrata programmabile di Undervoltage (UVLO)
• Protezione di sovracorrente dell'uscita
• Sopra protezione di temperatura
• partenza dell'uscita di Pre-polarizzazione
• Gamma di temperatura di funzionamento: – 40°C a 85°C
|
TIPO
|
DESCRIZIONE
|
|---|---|
|
Categoria
|
Alimentazioni elettriche - supporto del bordo
Convertitori di CC di CC
|
|
Mfr
|
Strumenti di T
|
|
Serie
|
SWITCHER® SEMPLICE
|
|
Stato del prodotto
|
Attivo
|
|
Tipo
|
PoL Module non isolato
|
|
Numero delle uscite
|
1
|
|
Tensione - introdotta (min)
|
7V
|
|
Tensione - introdotta (massimo)
|
50V
|
|
Tensione - uscita 1
|
2,5 ~ 15V
|
|
Tensione - uscita 2
|
-
|
|
Tensione - uscita 3
|
-
|
|
Corrente - uscita (massima)
|
2.5A
|
|
Applicazioni
|
ITE (annuncio pubblicitario)
|
|
Caratteristiche
|
OCP, OTP, UVLO
|
|
Temperatura di funzionamento
|
-40°C ~ 85°C
|
|
Efficienza
|
93%
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
Modulo 41-BQFN
|
|
Dimensione/dimensione
|
0,43" L x 0,35" W x 0,11" H (11.0mm x 9.0mm x 2.8mm)
|
|
Pacchetto del dispositivo del fornitore
|
41-B1QFN (11x9)
|
|
Caratteristiche di controllo
|
Permetta a, livello attivo
|
|
Numero del prodotto di base
|
LMZ35003
|
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 3 (168 ore) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
Descrizione di LMZ35003RKGR
Il modulo di potere LMZ35003 è una soluzione integrata di facile impiego di potere che combina un 2.5-A
Convertitore di DC/DC con un induttore schermato e passivi in un basso profilo, pacchetto di QFN. Questo totale
la soluzione di potere permette soltanto cinque componenti esterne ed elimina la compensazione del ciclo
e procedura di selezione della parte di magnetica. Il piccolo × da 9 millimetri 11 millimetro di × 2,8 millimetri, pacchetto di QFN è
facile saldare su un circuito stampato e permette una progettazione compatta del punto-de-carico con maggior di 90%
efficienza e capacità eccellente di dissipazione di potere. Il LMZ35003 offre la flessibilità e il featureset di una progettazione discreta del punto-de-carico ed è ideale per la potenza i una vasta gamma CI e sistemi. La tecnologia d'imballaggio avanzata permette un robusto e
soluzione affidabile di potere compatibile con il montaggio standard di QFN e le tecniche di collaudo.
