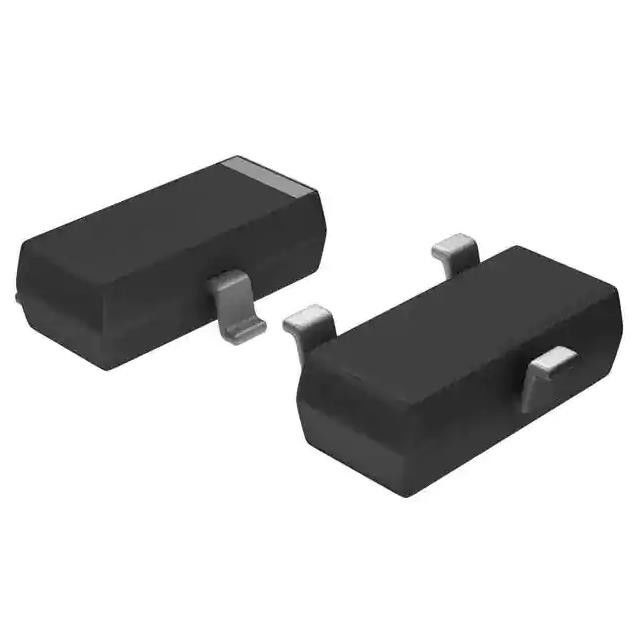

BSS138 Circuito integrato a transistor 50V 220mA 350mW CI a montaggio superficiale SOT-23 150°C
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | BSS138 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Vuoti a tensione di fonte (Vdss): | 50 V | Corrente - scolo continuo (identificazione) @ 25°C: | 220mA (tum) |
|---|---|---|---|
| Tensione di controllo (Max Rds On, Min Rds On): | 4.5V, 10V | RDS (massimo) @ sull'identificazione, Vgs: | 3Ohm @ 500mA, 10V |
| Dissipazione di potere (massima): | 350mW (tum) | Temperatura di funzionamento: | 150°C (TJ) |
| Evidenziare: | BSS138 Transistor IC Chip,50V 220mA Transistor IC Chip,350mW Montaggio superficiale IC |
||
Descrizione di prodotto
BSS138 Transistor IC Chip 50 V 220mA (Ta) 350mW (Ta) A montaggio superficiale SOT-23
Caratteristiche di BSS138
Tecnologia avanzata del processo di trincea
Design delle celle ad alta densità per una resistenza in conduzione ultra bassa
Caratteristiche del prodottodi BSS138
|
Prodotto
|
BSS138
|
|
Tipo FET
|
Canale N
|
|
Tecnologia
|
MOSFET (ossido di metallo)
|
|
Tensione drain-source (Vdss)
|
50 V
|
|
Corrente - Scarico continuo (Id) @ 25°C
|
220 mA (Ta)
|
|
Tensione di pilotaggio (Max Rds On, Min Rds On)
|
4,5V, 10V
|
|
Rds On (Max) @ Id, Vgs
|
3Ohm @ 500mA, 10V
|
|
Vgs(th) (Max) @ Id
|
1,6V @ 250µA
|
|
Vgs (massimo)
|
±20V
|
|
Capacità di ingresso (Ciss) (Max) @ Vds
|
27 pF a 25 V
|
|
Funzionalità FET
|
-
|
|
Dissipazione di potenza (massima)
|
350mW (Ta)
|
|
temperatura di esercizio
|
150°C (TJ)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Pacchetto dispositivo fornitore
|
SOT-23
|
|
Confezione/caso
|
TO-236-3, SC-59, SOT-23-3
|
Applicazione diBSS138
⚫ Interruttore di carico per dispositivi portatili
⚫ Convertitore CC/CC
⚫ Interfaccia diretta a livello logico: TTL/CMOS
Classificazioni ambientali e di esportazione di BSS138
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 1 (illimitato) |
| ECCN | EAR99 |
| HTSUS | 8541.21.0095 |
