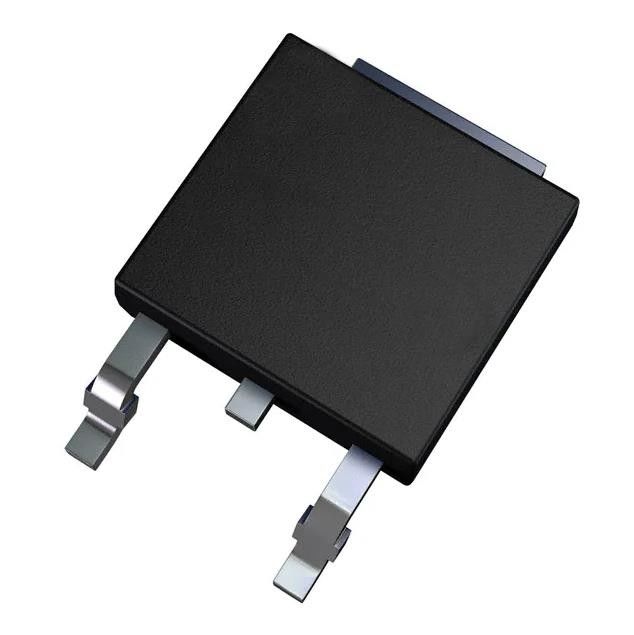

Chip TO-252AA ADE Chip 75V 9A 50A 135W di IC del transistor FDD16AN08A0
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | FDD16AN08A0 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Vuoti a tensione di fonte (Vdss): | 75 V | Corrente - scolo continuo (identificazione) @ 25°C: | 9A (tum), 50A (TC) |
|---|---|---|---|
| Tensione di controllo (Max Rds On, Min Rds On): | 6V, 10V | RDS (massimo) @ sull'identificazione, Vgs: | 16mOhm @ 50A, 10V |
| Identificazione di Vgs (Th) (massimo) @: | 4V @ 250µA | Tassa del portone (Qg) (massimo) @ Vgs: | 47 nC @ 10 V |
| Evidenziare: | Chip di IC del transistor FDD16AN08A0,TO-252AA ADE Chip,Transistor ADE Chip |
||
Descrizione di prodotto
Supporto di superficie TO-252AA del chip 75V 9A 50A 135W di IC del transistor FDD16AN08A0
Caratteristiche di FDD16AN08A0
MΩ 13 (tipo di RDS (sopra) =.) @ VGS = 10 V, identificazione = 50 A
QG (bimbetto) = 31 nC (tipo.) @ VGS = 10 V
Miller Charge basso
Diodo basso del corpo di Qrr
Capacità di UIS (singolo impulso ed impulso ripetitivo)
Attributi di prodotto di FDD16AN08A0
|
Tecnologia
|
MOSFET (ossido di metallo)
|
|
Vuoti a tensione di fonte (Vdss)
|
75 V
|
|
Corrente - scolo continuo (identificazione) @ 25°C
|
9A (tum), 50A (TC)
|
|
Tensione di controllo (Max Rds On, Min Rds On)
|
6V, 10V
|
|
RDS (massimo) @ sull'identificazione, Vgs
|
16mOhm @ 50A, 10V
|
|
Identificazione di Vgs (Th) (massimo) @
|
4V @ 250µA
|
|
Tassa del portone (Qg) (massimo) @ Vgs
|
47 nC @ 10 V
|
|
Vgs (massimo)
|
±20V
|
|
Capacità introdotta (Ciss) (massimo) @ Vds
|
1874 PF @ 25 V
|
|
Caratteristica del FET
|
-
|
|
Dissipazione di potere (massima)
|
135W (TC)
|
|
Temperatura di funzionamento
|
-55°C ~ 175°C (TJ)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto del dispositivo del fornitore
|
TO-252AA
|
|
Pacchetto/caso
|
TO-252-3, DPak (2 cavi + linguette), SC-63
|
|
Numero del prodotto di base
|
FDD16AN08
|
Applicazioni di FDD16AN08A0
• Circuito di protezione della batteria
• Azionamenti e gruppi di continuità del motore
• Rettifica sincrona
Classificazioni dell'esportazione & ambientali di FDD16AN08A0
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
