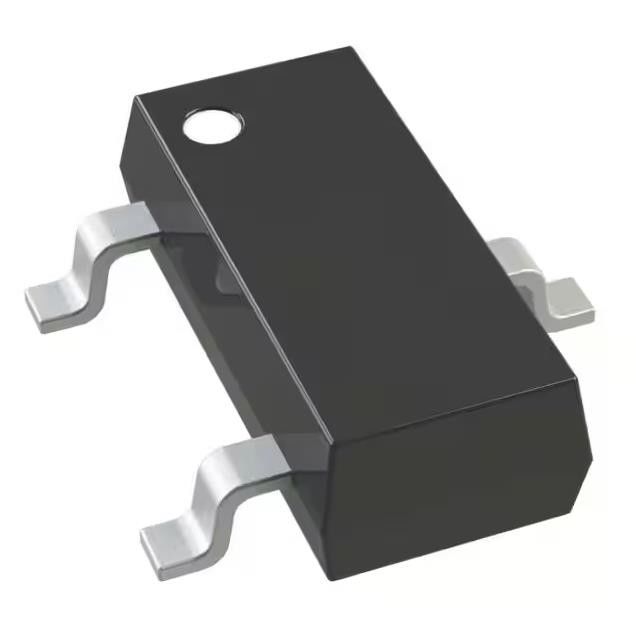

BSS138-7-F Transistor Circuito integrato 50V 200mA N Canale Mosfet IC SOT-23-3
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | BSS138-7-F |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Vuoti a tensione di fonte (Vdss): | 50 V | Corrente - scolo continuo (identificazione) @ 25°C: | 220mA (tum) |
|---|---|---|---|
| Tensione di controllo (Max Rds On, Min Rds On): | 10V | RDS (massimo) @ sull'identificazione, Vgs: | 3.5Ohm @ 220mA, 10V |
| Identificazione di Vgs (Th) (massimo) @: | 1.5V @ 250µA | Temperatura di funzionamento: | -55°C ~ 150°C (TJ) |
| Evidenziare: | BSS138-7-F N Channel Mosfet IC,50V 200mA BSS138-7-F,SOT-23-3 Transistor Circuito integrato |
||
Descrizione di prodotto
BSS138-7-F Circuito integrato a transistor Canale N 50V 200mA 300mW A montaggio superficiale SOT-23-3
Caratteristiche di BSS138-7-F
Bassa resistenza On
Bassa tensione di soglia del gate
Bassa capacità di ingresso
Velocità di commutazione rapida
Bassa dispersione in ingresso/uscita
Totalmente senza piombo e completamente conforme a RoHS (note 1 e 2)
Privo di alogeni e antimonio.Dispositivo “verde” (Nota 3)
Per applicazioni automobilistiche che richiedono modifiche specifiche
Caratteristiche del prodottoDiBSS138-7-F
|
Prodotto
|
BSS138-7-F
|
|
Tipo FET
|
Canale N
|
|
Tecnologia
|
MOSFET (ossido di metallo)
|
|
Tensione drain-source (Vdss)
|
50 V
|
|
Corrente - Scarico continuo (Id) @ 25°C
|
200 mA (Ta)
|
|
Tensione di pilotaggio (Max Rds On, Min Rds On)
|
10 V
|
|
Rds On (Max) @ Id, Vgs
|
3,5 Ohm a 220 mA, 10 V
|
|
Vgs(th) (Max) @ Id
|
1,5V @ 250μA
|
|
Vgs (massimo)
|
±20V
|
|
Capacità di ingresso (Ciss) (Max) @ Vds
|
50 pF a 10 V
|
|
Funzionalità FET
|
-
|
|
Dissipazione di potenza (massima)
|
300 mW (Ta)
|
|
temperatura di esercizio
|
-55°C ~ 150°C (TJ)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Pacchetto dispositivo fornitore
|
SOT-23-3
|
|
Confezione/caso
|
TO-236-3, SC-59, SOT-23-3
|
|
Numero del prodotto di base
|
BSS138
|
Dati meccanici di BSS138-7-F
Caso: SOT23
Materiale della cassa: plastica stampata.Classificazione di infiammabilità UL
Valutazione 94V-0
Sensibilità all'umidità: Livello 1 per J-STD-020
Terminali: finitura in stagno opaco ricotto su leadframe in lega 42
(Placcatura senza piombo).Saldabile secondo MIL-STD-202, Metodo 208
Connessioni terminali: vedere diagramma
Peso: 0,008 grammi (approssimativo)
| Numero parte | Caso | Confezione |
| BSS138-7-F | SOT23 (Di serie) | 3000/nastro e bobina |
| BSS138-13-F | SOT23 (di serie) | 10000/nastro e bobina |
