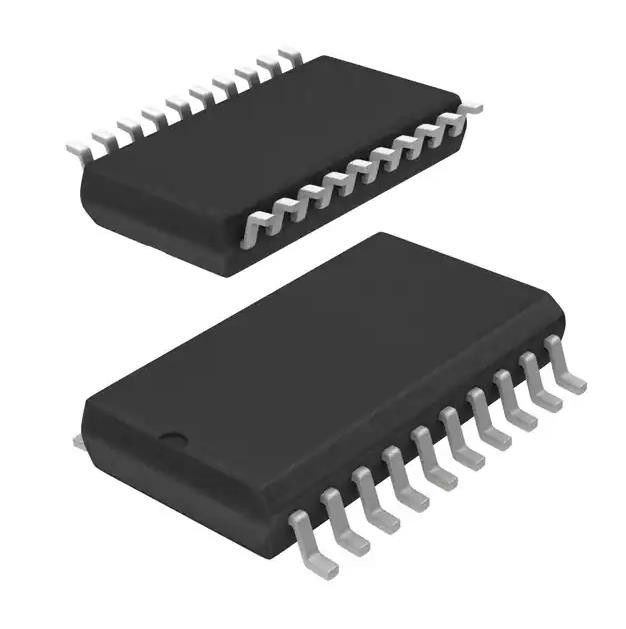

20SOIC Flip Flop IC 8 bit bordo positivo MC74LCX374DWR2G
Dettagli:
| Luogo di origine: | originale |
| Marca: | onsemi |
| Certificazione: | Original |
| Numero di modello: | MC74LCX374DWR2G |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | MC74LCX374DWR2G | Numero dei pezzi per elemento: | 8 |
|---|---|---|---|
| Frequenza di clock: | 150 megahertz | Tensione - rifornimento: | 2V ~ 3.6V |
| Fonte del rifornimento di tensione: | Semplice alimentazione | Corrente - tranquillo (quoziente d'intelligenza): | µA 10 |
| Capacità introdotta: | -40°C ~ 85°C (TUM) | ||
| Evidenziare: | CI infradito 20SOIC,CI infradito 8 bit,MC74LCX374DWR2G |
||
Descrizione di prodotto
MC74LCX374DWR2G CI Flip Flop 1 elemento Tipo D 8 bit Fronte positivo 20-SOIC
Infradito 1 elemento Tipo D 8 bit Fronte positivo 20-SOIC (0,295", 7,50 mm di larghezza)
L'MC74LCX374 è un flip-flop di tipo D ottale non invertente ad alte prestazioni che funziona con un'alimentazione compresa tra 2,3 e 3,6 V.Alto
Gli ingressi compatibili con TTL di impedenza riducono significativamente il carico di corrente sui driver di ingresso, mentre le uscite compatibili con TTL offrono un miglioramento
prestazioni del rumore di commutazione.Una specifica VI di 5,5 V consente agli ingressi dell'MC74LCX374 di essere pilotati in modo sicuro da dispositivi a 5 V.
Caratteristiche diMC74LCX374DWR2G
• Progettato per il funzionamento VCC da 2,3 a 3,6 V
• Tollerante a 5 V − Capacità di interfaccia con logica TTL a 5 V
• Supporta l'inserimento e il prelievo dal vivo
• La specifica IOFF garantisce alta impedenza quando VCC = 0 V
• Compatibile con LVTTL
• Compatibile con LVCMOS
• Capacità di sink e source con uscita bilanciata a 24 mA
• La corrente di alimentazione statica prossima allo zero in tutti e tre gli stati logici (10 A) riduce sostanzialmente i requisiti di alimentazione del sistema
• Le prestazioni del blocco superano i 500 mA
• Prestazioni ESD:
* Modello del corpo umano >2000 V
* Modello macchina >200 V
• Prefisso NLV per applicazioni automobilistiche e di altro tipo che richiedono requisiti univoci per la modifica del sito e del controllo;
Qualificato AEC−Q100 e compatibile con PPAP
• Questi dispositivi sono privi di piombo, alogeni/BFR e sono conformi a RoHS
Specifiche diMC74LCX374DWR2G
|
Mfr
|
onsemi
|
|
Serie
|
74LCX
|
|
Stato del prodotto
|
Attivo
|
|
Funzione
|
Standard
|
|
Tipo
|
Tipo D
|
|
Tipo di uscita
|
Tri-stato, non invertito
|
|
Numero di elementi
|
1
|
|
Numero di bit per elemento
|
8
|
|
Frequenza dell'orologio
|
150MHz
|
|
Ritardo di propagazione max @ V, CL max
|
8,5ns a 3,3V, 50pF
|
|
Tipo di trigger
|
Bordo positivo
|
|
Corrente - Uscita alta, bassa
|
24 mA, 24 mA
|
|
Tensione - Alimentazione
|
2 V ~ 3,6 V
|
|
Corrente - A riposo (Iq)
|
10µA
|
|
Capacità di ingresso
|
7pF
|
|
temperatura di esercizio
|
-40°C ~ 85°C (TA)
|
|
Tipo di montaggio
|
Montaggio superficiale
|
|
Pacchetto dispositivo fornitore
|
20-SOIC
|
|
Confezione/caso
|
20-SOIC (0,295", 7,50 mm di larghezza)
|
|
Numero del prodotto di base
|
74LCX374
|
intervallo (−10 ̊
Classificazioni ambientali e di esportazione
con avck-
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 3 (168 ore) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
