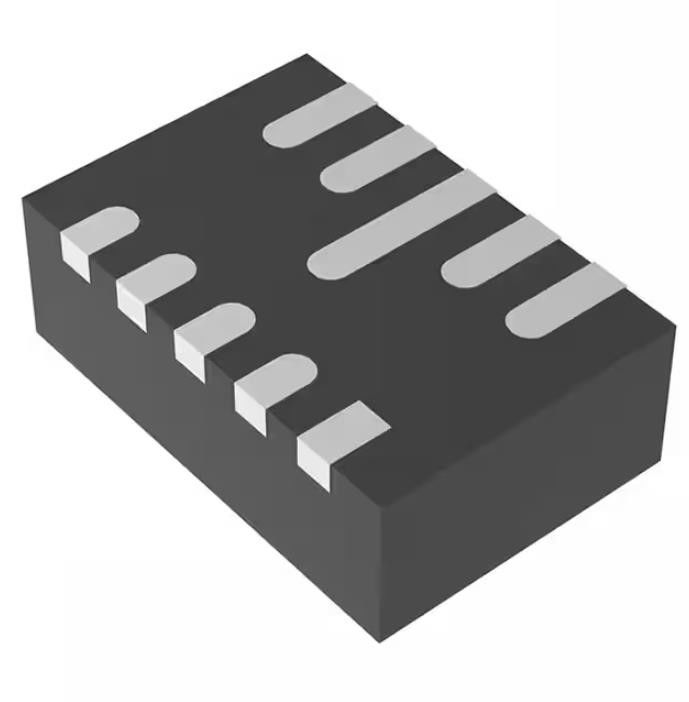

positivo di 2.1MHz 2A Buck Boost Regulator IC TPS63802DLAT regolabile
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS63802DLAT |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero delle uscite: | 1 | Tensione - introdotta (min): | 1.3V |
|---|---|---|---|
| Tensione - introdotta (massimo): | 5.5V | Tensione - uscita (min/riparato): | 1.8V |
| Tensione - uscita (massima): | 5,2 V | Corrente - uscita: | 2A |
| Frequenza - commutazione: | 2.1MHz | Raddrizzatore sincrono: | Sì |
| Evidenziare: | 2A Buck Boost Regulator IC,2.1MHz Buck Boost Regulator IC,TPS63802DLAT |
||
Descrizione di prodotto
296-Tps63802dlatct-ND della gestione di potere dell'interruttore di accensione CI CI di TPS63802DLAT
Uscita regolabile positiva 1.8V 1 2A 10-VFDFN di IC del regolatore di commutazione di Dollaro-spinta
Specifiche di TPS63802DLAT
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione di potere (PMIC) | |
| Regolatori di tensione - regolatori di commutazione di CC di CC | |
| Mfr | Texas Instruments |
| Serie | - |
| Pacchetto | Nastro & bobina (TR) |
| Tagli il nastro (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Aumenti/scendere |
| Configurazione di uscita | Positivo |
| Topologia | Dollaro-spinta |
| Tipo dell'uscita | Regolabile |
| Numero delle uscite | 1 |
| Tensione - introdotta (min) | 1.3V |
| Tensione - introdotta (massimo) | 5.5V |
| Tensione - uscita (min/riparato) | 1.8V |
| Tensione - uscita (massima) | 5.2V |
| Corrente - uscita | 2A |
| Frequenza - commutazione | 2.1MHz |
| Raddrizzatore sincrono | Sì |
| Temperatura di funzionamento | -40°C ~ 125°C (TJ) |
| Montaggio del tipo | Supporto di superficie |
| Pacchetto/caso | 10-VFDFN |
| Pacchetto del dispositivo del fornitore | 10-VSON-HR (3x2) |
| Numero del prodotto di base | TPS63802 |
Caratteristiche di TPS63802DLAT
• Gamma di tensione in ingresso: 1,3 V - 5,5 V
– Tensione in ingresso del dispositivo > 1,8 V per la partenza
• Gamma di tensione in uscita: 1,8 V - 5,2 V (regolabili)
• corrente d'uscita 2-A per VI ≥ 2,3 V, Vo = 3,3 V
• Alta efficienza sopra l'intera gamma del carico
– 11-µA che aziona corrente tranquilla
– Modo e selezione modi di funzionamento di risparmio elettrici per il PWM-modo forzato
• Architettura di modo di dollaro-spinta di picco di corrente
– Punti di transizione definiti fra il dollaro, il buckboost ed i modi di funzionamento di spinta
– Operazione in corso di andata ed inversa
– Partenza nelle uscite pre-polarizzate
• Sicurezza e caratteristiche robuste di operazione
– Inizio morbido integrato
– Temperatura eccessiva e protezione contro le sovratensioni
– Vera funzione di arresto con sconnessione del carico
– Limite corrente di andata ed a rovescio
• Una piccola dimensione della soluzione di 21,5 mm2
– Pacchetto minuscolo di SON/DFN (simile a QFN)
– Piccolo induttore 0.47-µH
– Impianti con un condensatore minimo dell'uscita 22-µF
• Crei progettano facendo uso del TPS63802 con il progettista di potere di WEBENCH®
Applicazioni di TPS63802DLAT
• Pre-regolatore del sistema (seguire e telematica, posizione portatile, automazione della casa, macchina fotografica di rete del IP)
• regolamento del Punto-de-carico (sensore metallico, adattatore cavo/del porto e dongle, serratura astuta elettronica, IoT)
• Rifornimento dell'appoggio di batteria (metro di elettricità, concentratore, metro di qualità di potere)
• Termoelettrici moduli del rifornimento del dispositivo (TECNICO, ottico)
• Stabilizzatore e convertitore per tutti gli usi di tensione
Classificazioni dell'esportazione & ambientali di TPS63802DLAT
| ATTRIBUTO | DESCRIZIONE |
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
