gestione CI TPS56637RPAR di potere dell'incavo di IC della immersione di 500kHz 6A
Dettagli:
| Luogo di origine: | originale |
| Marca: | original |
| Certificazione: | original |
| Numero di modello: | TPS56637RPAR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T, L/C |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Corrente - uscita: | 6A | Frequenza - commutazione: | 500kHz |
|---|---|---|---|
| Raddrizzatore sincrono: | Sì | Temperatura di funzionamento: | -40°C ~ 150°C (TJ) |

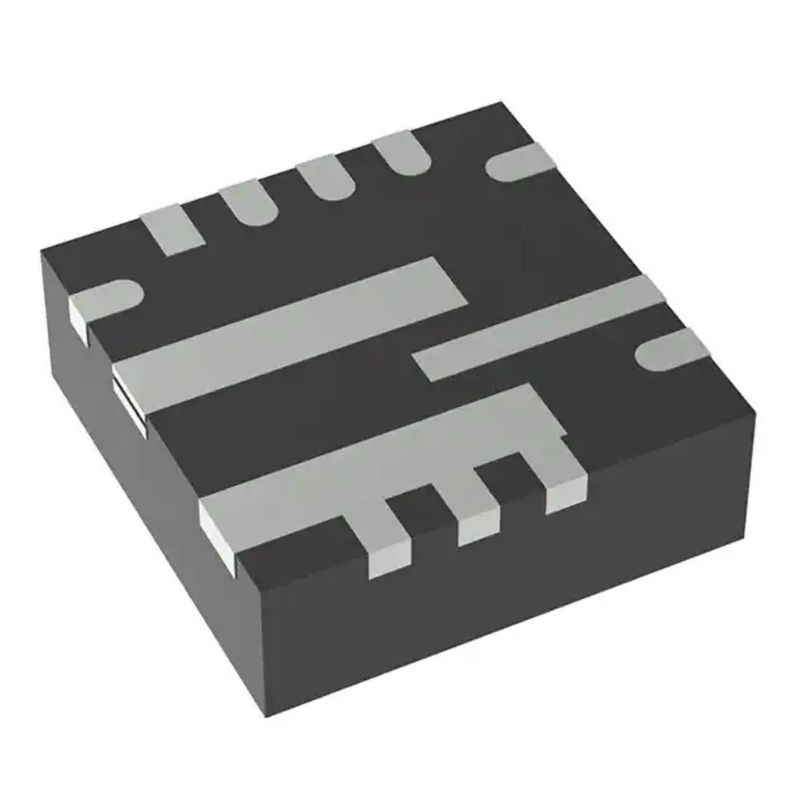

| Montaggio del tipo: | Supporto di superficie | Pacchetto/caso: | 10-PowerVFQFN |
| Pacchetto del dispositivo del fornitore: | 10-VQFN-HR (3x3) | Numero del prodotto di base: | TPS56637 |
| Evidenziare: | 500kHz 6A Dip IC Socket,500kHz Power Management ICs,TPS56637RPAR |
||
Descrizione di prodotto
TPS56637RPAR Dip Ic Prese Ic Gestione alimentazione 296-Tps56637rpardkr-Nd
Regolatore a commutazione buck IC Positivo Regolabile 0,6V 1 uscita 6A 10-PowerVFQFN
Specifiche di TPS56637RPAR
| TIPO | DESCRIZIONE |
| Categoria | Circuiti integrati (CI) |
| Gestione energetica (PMIC) | |
| Regolatori di tensione - Regolatori a commutazione DC DC | |
| Mfr | Strumenti texani |
| Serie | - |
| Pacchetto | Nastro e bobina (TR) |
| Nastro tagliato (CT) | |
| Digi-Reel® | |
| Stato del prodotto | Attivo |
| Funzione | Step-Down |
| Configurazione dell'uscita | Positivo |
| Topologia | secchio |
| Tipo di uscita | Regolabile |
| Numero di uscite | 1 |
| Tensione - Ingresso (Min) | 4,5 V |
| Tensione - Ingresso (max) | 28V |
| Tensione - Uscita (Min/Fisso) | 0,6 V |
| Tensione - Uscita (max) | 13V |
| Corrente - Uscita | 6A |
| Frequenza - Commutazione | 500 kHz |
| Raddrizzatore sincrono | SÌ |
| temperatura di esercizio | -40°C ~ 150°C (TJ) |
| Tipo di montaggio | Montaggio superficiale |
| Confezione/caso | 10-PotenzaVFQFN |
| Pacchetto dispositivo fornitore | 10-VQFN-HR (3x3) |
| Numero del prodotto di base | TPS56637 |
Caratteristiche diTPS56637RPAR
• Intervallo di tensione di ingresso da 4,5 V a 28 V
• Intervallo di tensione di uscita da 0,6 V a 13 V
• Corrente di uscita continua massima 6 A
• MOSFET integrati da 26 mΩ e 12 mΩ
• Tensione di riferimento 0,6 V ±1%.
• Modalità di controllo D-CAP3™ per transitori velocirisposta
• Eco-mode™ e FCCM (continuo forzatomodalità di conduzione) selezionabile per carico leggerofunzionamento tramite il pin MODE
• Soft start interno da 2 ms
• Funzione di scarica dell'uscita incorporata
• Frequenza di commutazione 500 kHz
• Indicatore power good per monitorare la tensione di uscita
• Ciclo per ciclo oltre il limite di corrente
• Protezioni non bloccate per UV, OV, OT eUVLO
• Giunzione operativa da –40°C a +150°Ctemperatura
• Piccolo HotRod™ QFN a 10 pin da 3,0 mm × 3,0 mmPacchetto
• Disponibile in WEBENCH® Power Designer percreare disegni personalizzati
ApplicazioniDiTPS56637RPAR
• Sistemi aziendali: stampanti multifunzione,magazzinaggio
• Dispositivi elettronici personali: TV, altoparlanti, set-topscatola,elettronica portatile
• Applicazioni industriali: punto elettronico divendita,automazione e controllo di fabbrica, azionamenti motore
• Usi generali per bus di alimentazione da 12 V, 19 V e 24 Vfornitura
Classificazioni ambientali e di esportazione diTPS56637RPAR
| ATTRIBUTO | DESCRIZIONE |
| Stato RoHS | Conforme a ROHS3 |
| Livello di sensibilità all'umidità (MSL) | 2 (1 anno) |
| Stato REACH | REACH Inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
