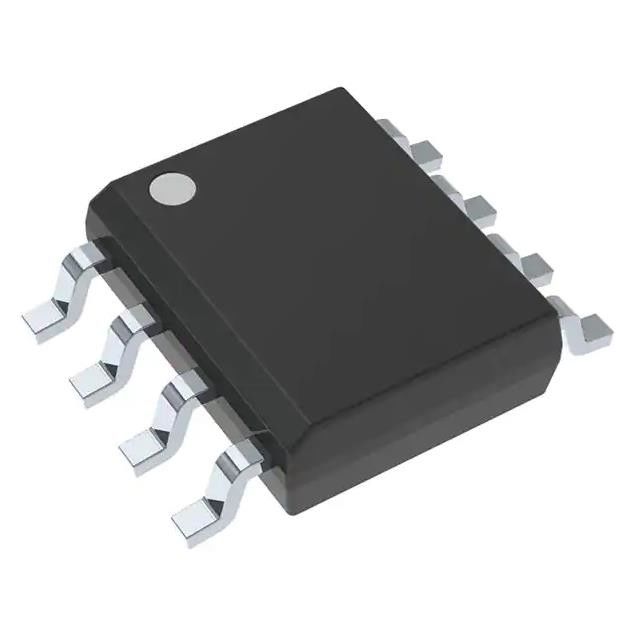

Ricetrasmettitore mezzo LVDS 8-SOIC del chip 1/1 del circuito integrato di SN65MLVD200ADR
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | SN65MLVD200ADR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | SN65MLVD200ADR | Protocollo: | LVDS, multipunto |
|---|---|---|---|
| Isteresi del ricevitore: | 25 sistemi MV | Tasso di dati: | 100Mbps |
| Tensione - rifornimento: | 3V ~ 3.6V | Temperatura di funzionamento: | -40°C ~ 85°C |
| Montaggio del tipo: | Supporto di superficie | Pacchetto del dispositivo del fornitore: | 8-SOIC |
Descrizione di prodotto
Ricetrasmettitore mezzo LVDS 8-SOIC del chip 1/1 del circuito integrato di SN65MLVD200ADR
1/1 di ricetrasmettitore mezzo LVDS, 8-SOIC multipunto
Caratteristiche di SN65MLVD200ADR
30-Ω differenziale a bassa tensione 55-Ω alla linea driver e ricevitori per la segnalazione dei tassi (1) fino ad un massimo di 100 Mbps, frequenze di clock fino a 50 megahertz
I ricevitori di tipo 1 comprendono 25 sistemi MV di isteresi (SN65MLVD200A, SN65MLVD202A)
Il tipo-2 ricevitori fornisce una soglia di contrappeso (100 sistemi MV) per individuare gli stati del In ozio-bus e a circuito aperto (SN65MLVD204A, SN65MLVD205A)
Incontra o supera il M-LVDS TIA/EIA-899 standard per scambio di dati multipunto
Il driver controllato Output Voltage Transition cronometra per qualità di segnale migliore
-1V a 3,4 V della gamma di tensione del Comune-modo permette il trasferimento di dati con 2 V di rumore di fondo
Il bus appunta l'alta impedenza una volta disabile o Vcc $1.5V
dispositivi 200-Mbps disponibili (SN65MLVD201, SN65MLVD203, SN65MLVD206, SN65MLVD207)
La protezione di Pin ESD del bus supera 8 chilovolt
Pacchetti disponibili: - 8-Pin SOIC
SN65MLVD200A, SN65MLVD204A 14-Pin SOIC
SN65MLVD202A, SN65MLVD205A
Alternative migliori ai dispositivi di SN65MLVD200, di SN65MLVD202A, di SN65MLVD204A e di SN65MLVD205A
Specifiche di SN65MLVD200ADR
|
Mfr
|
Texas Instruments
|
|
| Pacchetto | Nastro & bobina | |
|
Serie
|
-
|
|
|
Prodotto
|
SN65MLVD200ADR
|
|
|
Tipo
|
Ricetrasmettitore
|
|
|
Protocollo
|
LVDS, multipunto
|
|
|
Numero dei driver/ricevitori
|
1/1
|
|
|
Duplex
|
Metà
|
|
|
Isteresi del ricevitore
|
25 sistemi MV
|
|
|
Tasso di dati
|
100Mbps
|
|
|
Tensione - rifornimento
|
3V ~ 3.6V
|
|
|
Temperatura di funzionamento
|
-40°C ~ 85°C
|
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
|
Pacchetto/caso
|
8-SOIC (0,154", larghezza di 3.90mm)
|
|
|
Pacchetto del dispositivo del fornitore
|
8-SOIC
|
|
|
Numero del prodotto di base
|
65MLVD200
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
avck- del wh
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
Applicazioni di SN65MLVD200ADR
· A bassa potenza, ad alta velocità, Breve portata Altemative
a TIA/EIA-485
· Superficie posteriore o dati multipunto cablati ed orologio
Trasmissione
· Stazioni base cellulari · Commutatori dell'ufficio centrale · Commutatori e router di rete
