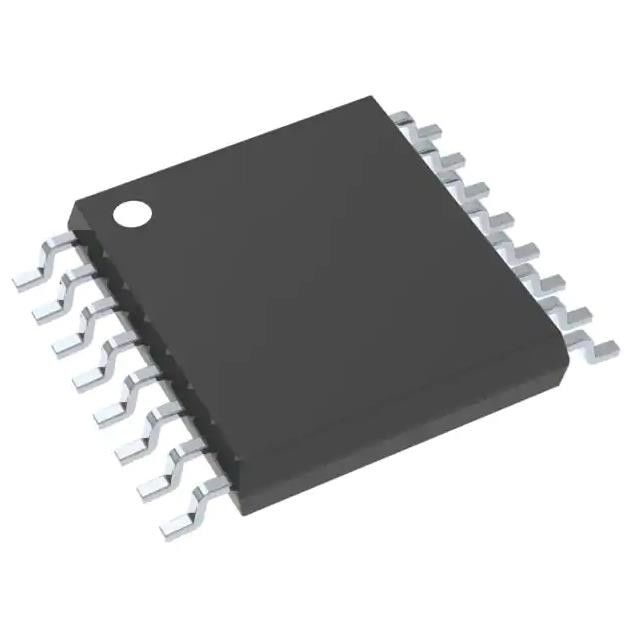

Ricetrasmettitore senza fili RS232 pieno 16-TSSOP del modulo di SN75C3221PWR 1/1 rf
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | SN75C3221PWR |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | SN75C3221PWR | Numero dei driver/ricevitori: | 1/1 |
|---|---|---|---|
| Isteresi del ricevitore: | 500 sistemi MV | Tasso di dati: | 1Mbps |
| Tensione - rifornimento: | 3V ~ 5.5V | Temperatura di funzionamento: | 0°C ~ 70°C |
| Pacchetto del dispositivo del fornitore: | 16-TSSOP | Tipo: | Ricetrasmettitore |
Descrizione di prodotto
Circuito integrato Chip Transceiver Full RS232 16-TSSOP di SN75C3221PWR 1/1
1/1 di ricetrasmettitore RS232 pieno 16-TSSOP
Gli SN65C3221 e gli SN75C3221 consistono di una linea driver, di una linea ricevitore e di un circuito doppio del chargepump con il perno della protezione di ±15-kV ESD a
perno (perni di collegamento della porta seriale, compreso terra). Interfaccia elettrica del providethe di questi dispositivi fra un controllore di trasmissione asincrono ed il connettore della porta seriale. La pompa di carica e quattro piccoli condensatori esterni permettono l'operazione da un singolo 3-V a rifornimento 5.5-V. Questi dispositivi azionano ai tassi di segnalazione di dati fino a 1 Mbit/s e un tasso di pantano dell'uscita del driver di 24 V/μs - 150 V/μs.
Caratteristiche di SN75C3221PWR
• Funzioni con 3-V al rifornimento di 5.5-V VCC
• Azioni fino a 1 Mbit/s
• Corrente standby bassa: 1 μA tipico
• Condensatori esterni: 4 x 0,1 μF
• Accetta l'input di logica 5-V con rifornimento 3.3-V
• RS-232 la protezione del bus-perno ESD supera ±15 chilovolt facendo uso del modello del umano-corpo (HBM)
• La caratteristica automatica-powerdown disattiva automaticamente i driver per i risparmi di energia
Specifiche di SN75C3221PWR
| Prodotto | SN75C3221PWR |
| Pacchetto | Nastro & bobina |
|
Mfr
|
Texas Instruments
|
|
Serie
|
-
|
|
Stato del prodotto
|
Attivo
|
|
Tipo
|
Ricetrasmettitore
|
|
Protocollo
|
RS232
|
|
Numero dei driver/ricevitori
|
1/1
|
|
Duplex
|
Pieno
|
|
Isteresi del ricevitore
|
500 sistemi MV
|
|
Tasso di dati
|
1Mbps
|
|
Tensione - rifornimento
|
3V ~ 5.5V
|
|
Temperatura di funzionamento
|
0°C ~ 70°C
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
16-TSSOP (0,173", larghezza di 4.40mm)
|
|
Pacchetto del dispositivo del fornitore
|
16-TSSOP
|
|
Numero del prodotto di base
|
75C3221
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
avck- del wh
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 1 (illimitato) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di SN75C3221PWR
• Pc industriali
• Rete metallica
• Computazione di impresa e del centro dati
• Sistemi a pile
• PDAs
• Taccuini
• Computer portatili
• Pc di Palmtop
• Apparecchio portatile
