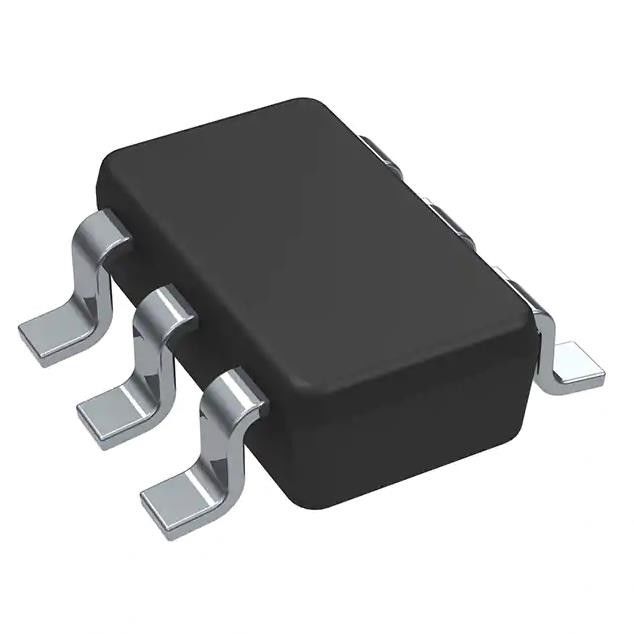

Driver senza fili PMIC SOT-23-6 1.56mA 2.25V ~ 5.5V del modulo di SN6505BQDBVRQ1 rf
Dettagli:
| Luogo di origine: | originale |
| Marca: | Original |
| Certificazione: | Original |
| Numero di modello: | SN6505BQDBVRQ1 |
Termini di pagamento e spedizione:
| Quantità di ordine minimo: | 1 |
|---|---|
| Prezzo: | negotiation |
| Imballaggi particolari: | Contenitore di cartone |
| Tempi di consegna: | giorni 1-3working |
| Termini di pagamento: | T/T |
| Capacità di alimentazione: | 100.000 |
|
Informazioni dettagliate |
|||
| Numero del pezzo: | SN6505BQDBVRQ1 | Corrente - rifornimento: | 1.56mA |
|---|---|---|---|
| Tensione - rifornimento: | 2.25V ~ 5.5V | Temperatura di funzionamento: | -40°C ~ 125°C (TUM) |
| Pacchetto/caso: | SOT-23-6 | Montaggio del tipo: | Supporto di superficie |
| Numero del prodotto di base: | SN6505 | Serie: | Automobilistico, AEC-Q100 |
Descrizione di prodotto
Driver automobilistico PMIC SOT-23-6 1.56mA 2.25V ~ 5.5V del trasformatore SN6505BQDBVRQ1
1/1 di ricetrasmettitore RS232 pieno 16-TSSOP
Lo SN6505x-Q1 è un a basso rumore, driver in opposizione del trasformatore basso EMI, specificamente progettato per il piccolo fattore forma, le alimentazioni elettriche isolate. Guida i trasformatori di basso profilo e centro-spillati da un alimentatore in CC V di 5 - di 2,25 V. Molto a basso rumore ed EMI sono raggiunti tramite controllo di tasso di pantano della tensione del commutatore di uscita e con la sincronizzazione di spettro sparso (SSC). Lo SN6505x-Q1 consiste di un oscillatore seguito da un circuito di azionamento del portone che fornisce i segnali in uscita complementari determinare gli interruttori di accensione groundreferenced di N-Manica.
Caratteristiche di SN6505BQDBVRQ1
• AEC-Q100 (grado 1) qualificato per le applicazioni automobilistiche
– Grado 1 di temperatura del dispositivo: – 40°C a +125°C, TUM
• Sicurezza-capace funzionale
– Documentazione disponibile aiutare progettazione di sistema di sicurezza funzionale: SN6505A-Q1, SN6505B-Q1, SN6505D-Q1
• Driver in opposizione per i trasformatori
• Ampia gamma di tensione in ingresso: 2,25 V - 5,5 V
• Azionamento ad alto rendimento: 1 A ad un rifornimento di 5 V
• RON basso 0,25 Ω massimi ad un rifornimento di 4,5 V
• Riduttore EMI condotta ed irradiata
• Sincronizzazione di spettro di diffusione
• Opzioni interne dell'oscillatore di precisione: 160 chilocicli (SN6505A-Q1) e 420 chilocicli (SN6505B-Q1 e SN6505D-Q1)
• Sincronizzazione dei dispositivi multipli con l'input di orologio esterno
• controllo Pantano ordine
• 1,7 un Corrente-limite
• Corrente bassa di arresto: <1>
• Arresto termico
• Piccolo pacchetto di 6-Pin SOT23 (DBV)
• l'Morbido inizio ha permesso a (SN6505A-Q1 e SN6505BQ1) di ridurre la corrente di afflusso e gli handicappati di morbido inizio (SN6505D-Q1) per la partenza veloce
Specifiche di SN6505BQDBVRQ1
|
Mfr
|
Texas Instruments
|
|
Serie
|
Automobilistico, AEC-Q100
|
|
Prodotto
|
SN6505BQDBVRQ1
|
| Pacchetto | Nastro & bobina (TR) |
|
Applicazioni
|
Automobilistico, driver del trasformatore
|
|
Corrente - rifornimento
|
1.56mA
|
|
Tensione - rifornimento
|
2.25V ~ 5.5V
|
|
Temperatura di funzionamento
|
-40°C ~ 125°C (TUM)
|
|
Montaggio del tipo
|
Supporto di superficie
|
|
Pacchetto/caso
|
SOT-23-6
|
|
Pacchetto del dispositivo del fornitore
|
SOT-23-6
|
|
Numero del prodotto di base
|
SN6505
|
gamma (̊ −10
Classificazioni dell'esportazione & ambientali
avck- del wh
| ATTRIBUTO | DESCRIZIONE |
|---|---|
| Stato di RoHS | ROHS3 compiacente |
| Livello di sensibilità di umidità (MSL) | 2 (1 anno) |
| Stato di PORTATA | RAGGIUNGA inalterato |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
APPLICAZIONI di SN6505BQDBVRQ1
– Alimentazioni elettriche isolate per
– Invertitore e controllo motorio della trazione
– Convertitore di DC/DC
– Sistema di gestione della batteria (BMS)
– Caricatore a bordo (OBC)
